引言
離子分離技術是水凈化、鹽水處理和資源回收等關鍵問題的核心解決方案。其中聚酰胺納濾膜（NF）因其亞納米孔徑和固有的表面電荷而被廣泛用于離子分離。人們普遍認為，膜的孔徑和表面電荷是控制離子分配行為的因素，雖然這兩種特性都會影響性能，但控制離子選擇性的主要因素尚不清楚。
浙江大學長三角智慧綠洲創新中心未來環境實驗室先進膜分離材料團隊開發出一種多模態原子力顯微鏡技術，實現聚酰胺膜中納米級電荷分布的可視化與定量化分析，并揭示了電荷均勻性為主導的獨特離子選擇性機制。團隊使用開爾文探針力顯微鏡（KPFM）和靜電力顯微鏡（EFM）測量表面電勢和電荷分布，光熱納米紅外技術（AFM-IR）繪制聚酰胺膜中官能團的空間分布。以該研究結果為指導，團隊開發了一種具有高電荷密度和均勻性的膜，實現了鋰鎂分離的強選擇性。相關研究成果以“Impact of charge homogeneity on ion selectivity in polyamide membranes"為題，發表在環境領域頂級學術期刊《Nature Water》（Nature Water 2025, 3, 978–991）。

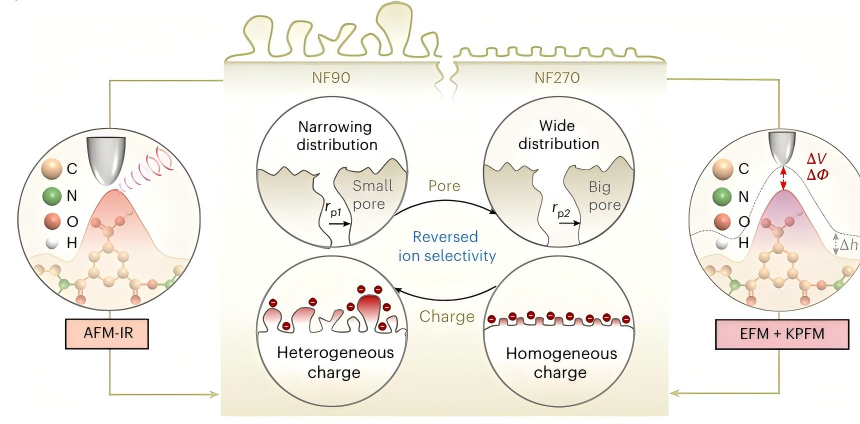

1.在兩款商業納濾膜的離子選擇性實驗中觀察到反常現象–孔徑分布更窄的NF90反而選擇性低。團隊利用KPFM, EFM 和AFM-IR技術，通過表面電勢、電荷和官能團的分布三個維度的分析，提出了新的離子選擇機制–納米級電荷均勻性是控制離子選擇性的主要因素。
KPFM和EFM成像顯示NF270膜表面比NF90膜的電勢和電荷分布更均勻；1729cm-1處的AFM-IR成像顯示NF270膜上表面羧基為連續分布，NF90膜上則是離散斑片狀分布。
根據三維AFM-IR圖構建了羧基空間分布均勻性的定量評估方法，證實NF270膜具有更高的基團均勻性。NF270膜中更均勻的電荷分布導致Cl-和SO42-離子之間的離子選擇性更高。
分子動力學（MD）模擬表明，表面羧基分布均勻的膜對SO42-離子表現出更強的排斥作用，有利于避免SO42-離子的泄漏。
2.提出了操縱膜表面電荷的策略，并制備了一種正電荷均勻膜，以實現Li+/Mg2+混合物的高選擇性。
1. 商業納濾膜NF270和NF90表現出反常的離子選擇性，NF90孔徑分布更窄反而選擇性更低。

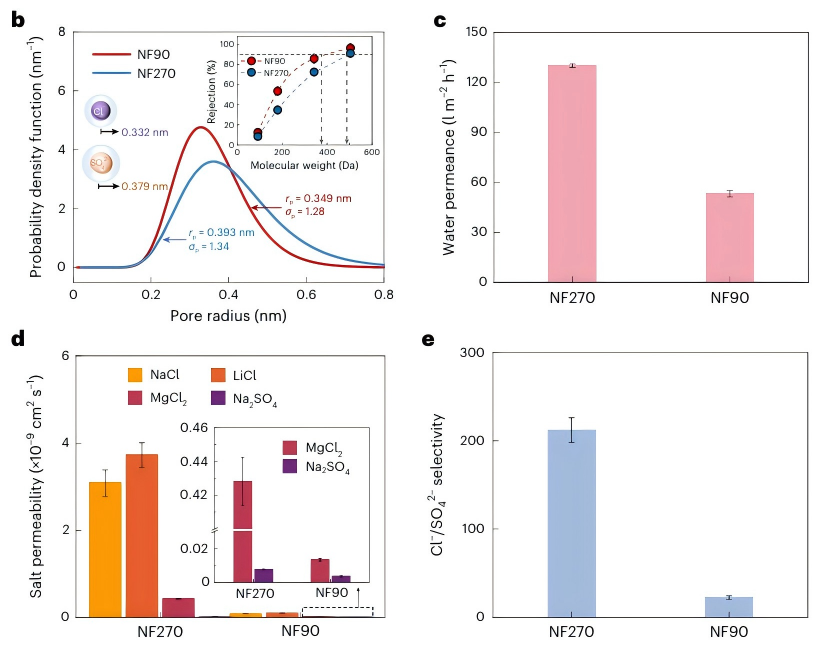

圖1 商業納濾膜NF270和NF90反常的離子選擇性實驗。b膜的概率密度函數，c水的滲透性，d鹽的滲透性，e Cl?/SO42?離子選擇性。
2.EFM, KPFM, AFM-IR表征商業膜和實驗室自制PA膜表面電荷的均勻性。

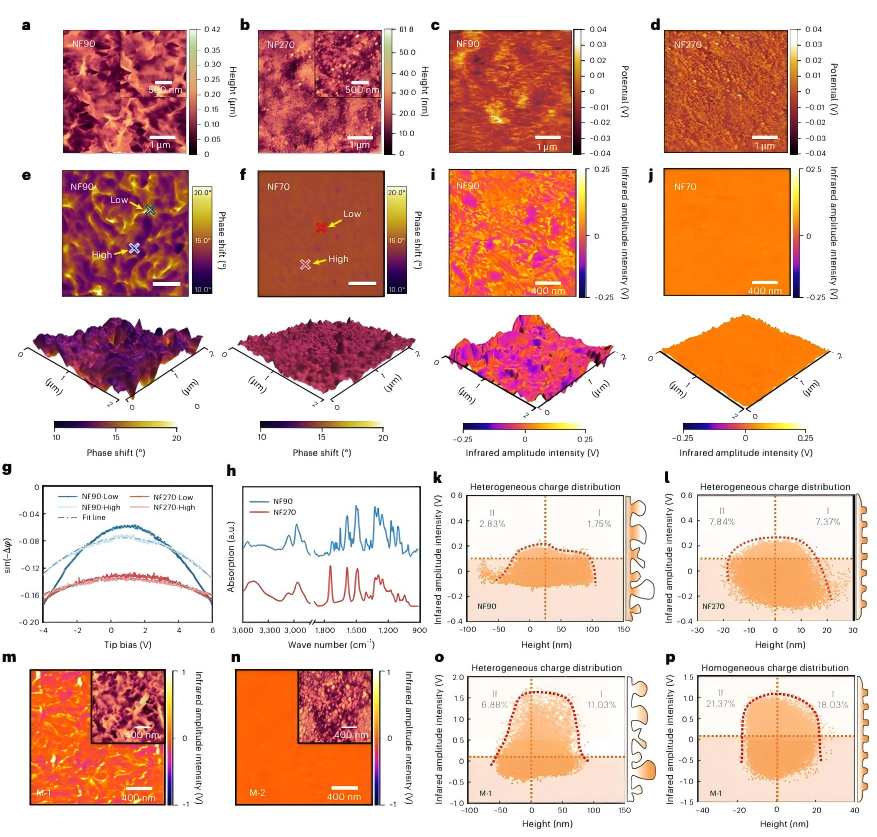

圖2 商業膜和自制PA膜的表面電荷特性。a b, NF90和NF270膜的形貌；c d, EFM圖像；e f , KPFM二維和三維圖像；g, ef中形貌高低區域相位移和針尖偏壓函數的擬合曲線；h, AFM-IR 光譜；i j, AFM-IR二維和三維圖像(C=O, 1729cm-1); k l, AFM-IR振幅強度沿形貌高度的統計分布；m n,自制PA膜的AFM-IR圖像(C=O, 1729cm-1); o p, 自制PA膜中AFM-IR振幅強度沿形貌高度的統計分布；
3.提出PEI多元改性策略，在不改變底層表面形態和孔徑的情況下，逐步提高納米級表面胺基團的分布均勻性。通過三種不同的途徑接枝PEI分子：（1）以水為媒介的PEI二次界面反應（SPA-PEI）；（2）以乙醇為媒介的PEI二次界面反應（SPE-PEI）；（3）EDC/NHS 催化酰胺化（EDC/NHS-PEI）。其中EDC/NHS-PEI 膜氨基分布均勻，表面電荷密度高，不同區域電荷波動小， 能形成穩定的“靜電勢壘"，有效緩解了靜電屏蔽的影響，使其具有最優異的Li+/Mg2+選擇性。通過EDC/NHS 催化改性的方法將商用的負電納濾膜組件（N@NF）進行了原位改性，做成了正電均勻的P@NF組件，在青海鹽湖提鋰工藝實驗中， Mg2+的截留率穩定在98.3%以上，獲得超高純度的Li2CO3。

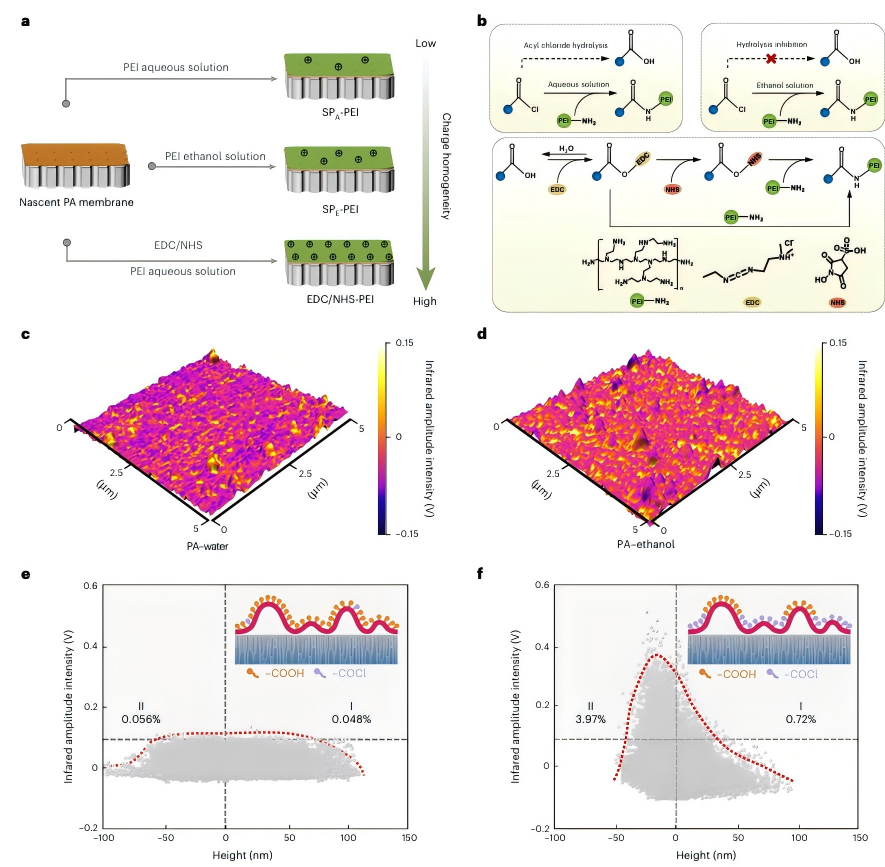

圖3 a b,三種膜的制備過程和反應機理；c d,浸入水或乙醇中的PA膜的AFM-IR成像（酰氯基團，1020cm-1）；e f, AFM-IR振幅強度沿形貌高度的統計分布;

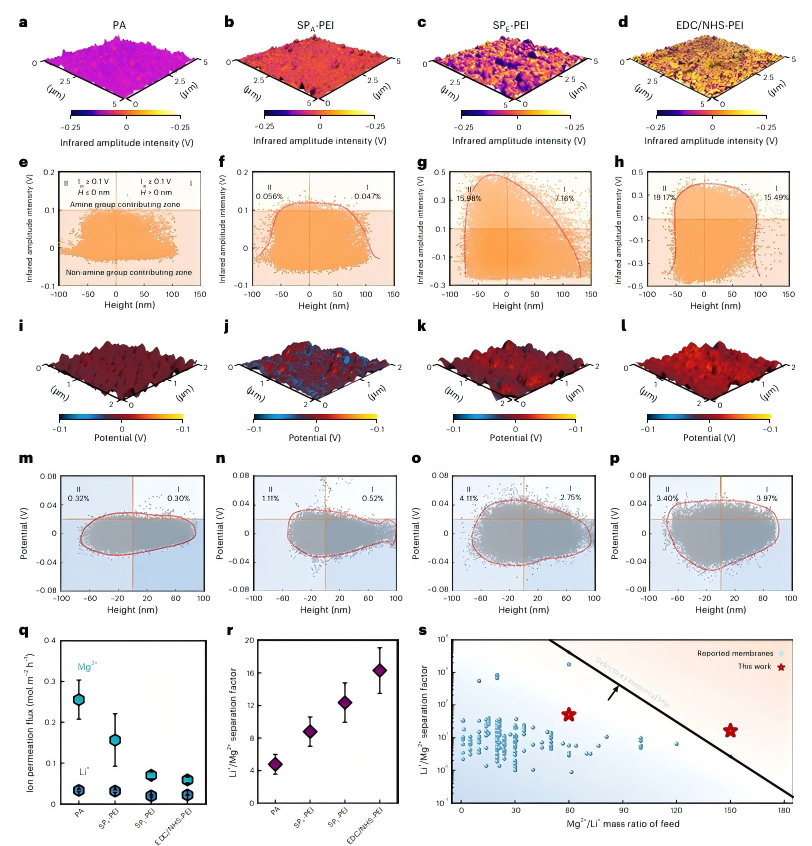

圖4 a-d, PA膜，SPA-PEI膜，SPE-PEI膜和EDC/NHS-PEI 膜的三維形貌和AFM-IR成像（氨基，3460cm-1）疊加圖; e-h, 四種膜中AFM-IR振幅強度沿形貌高度的統計分布；i-l，KPFM成像；m-p，表面電勢隨形貌高度的統計分布；q，Mg2+和Li+離子滲透通量；r, Li+/Mg2+分離因子；s，實驗Li+/Mg2+分離因子與文獻數據的比較；
本研究首次揭示了納米級電荷均勻性是離子選擇性的主導機制，并證明了多模態AFM是聚酰胺膜納米級電學和化學表征的有效技術。
