研究背景
成骨不全癥（Osteogenesis Imperfecta, OI）是一組異質(zhì)性遺傳性骨疾病，其核心致病機(jī)制主要與Col1a1和Col1a2基因突變相關(guān)，這些突變會(huì)直接影響I型膠原蛋白的合成與結(jié)構(gòu)完整性。作為最常見的遺傳性骨脆性病因，OI的臨床特征以頻繁骨折為主要表現(xiàn)，同時(shí)還會(huì)累及皮膚、肌腱、鞏膜等多個(gè)組織。根據(jù)骨骼畸形嚴(yán)重程度、骨折發(fā)生頻率及全身并發(fā)癥情況，OI可分為多種臨床亞型，從輕度非畸形型（I型）、中度畸形型（IV型）、重度畸形型（III型）到圍生期致死型（II型），其中I型是最常見且癥狀最輕微的亞型。在病理特征方面，I型OI主要因Col1a1基因突變導(dǎo)致正常I型膠原蛋白生成減少，進(jìn)而引發(fā)骨量低下、骨礦物質(zhì)密度降低、骨小梁數(shù)量與厚度減少等問題，同時(shí)骨骼會(huì)通過(guò)代償性機(jī)制增加礦物質(zhì)體積分?jǐn)?shù)。盡管是輕度亞型，I型OI患者仍面臨顯著的骨脆性，輕微創(chuàng)傷即可導(dǎo)致骨折，這一現(xiàn)象主要與皮質(zhì)骨體積減少、膠原蛋白原纖維直徑變小、礦物質(zhì)密度升高等結(jié)構(gòu)異常密切相關(guān)。
骨骼的力學(xué)強(qiáng)度源于其跨尺度的層級(jí)結(jié)構(gòu)，從納米尺度的膠原蛋白纖維與礦物質(zhì)晶體排列，到微米尺度的板層結(jié)構(gòu)，各層級(jí)的協(xié)同作用決定了骨骼的力學(xué)性能。目前，學(xué)界已通過(guò)多種技術(shù)手段對(duì)OI骨的力學(xué)與結(jié)構(gòu)特征展開研究：在全骨層面，生物力學(xué)測(cè)試證實(shí)OI骨的力學(xué)強(qiáng)度顯著低于野生型（WT）骨；在微米尺度，納米壓痕技術(shù)揭示了OI骨力學(xué)性能的空間異質(zhì)性；在亞微米與納米尺度，原子力顯微鏡（AFM）、拉曼光譜、傅里葉變換紅外光譜（FTIR）等先進(jìn)技術(shù)發(fā)現(xiàn)OI骨存在膠原蛋白原纖維排列紊亂、交聯(lián)異常，以及羥基磷灰石礦物質(zhì)顆粒尺寸與成分改變等問題。
盡管現(xiàn)有研究已揭示了OI骨的部分病理機(jī)制，但仍存在諸多亟待解決的關(guān)鍵問題：
以往研究多聚焦于單一尺度或有限技術(shù)手段，未能建立納米尺度、微米尺度（板層水平）與全骨層面力學(xué)性能之間的直接關(guān)聯(lián)，難以明確不同層級(jí)結(jié)構(gòu)缺陷對(duì)全骨脆性的貢獻(xiàn)權(quán)重。
正常骨骼的同心板層與平行板層通過(guò)交替的軟硬結(jié)構(gòu)實(shí)現(xiàn)能量耗散與抗裂性能，而OI骨中這一結(jié)構(gòu)的破壞機(jī)制及其對(duì)力學(xué)性能的具體影響尚未被系統(tǒng)闡明。
OI骨中膠原蛋白缺乏與過(guò)度礦化并存，但二者如何協(xié)同導(dǎo)致力學(xué)性能惡化，以及這種失衡在不同尺度下的表現(xiàn)形式仍需深入探究。
當(dāng)前OI治療主要集中于增加骨量，而忽視了骨骼層級(jí)結(jié)構(gòu)修復(fù)與組織質(zhì)量改善，導(dǎo)致治療效果難以從根本上降低骨折風(fēng)險(xiǎn)，亟需明確基于結(jié)構(gòu)修復(fù)的新型治療靶點(diǎn)。
近期發(fā)表在Cell Materials上的一篇文章《Mechanical characterization of Col1a1+/ osteogenesis imperfecta bone revealed altered mechanical stiffness heterogeneity across scales》通過(guò)整合多尺度表征技術(shù)，建立 Col1a1+/-小鼠（I 型OI模型）股骨從全骨到納米尺度的力學(xué)性能、結(jié)構(gòu)特征與化學(xué)成分之間的關(guān)聯(lián)，闡明OI骨脆性的跨尺度機(jī)制。具體包括：（1）評(píng)估全骨層面OI骨的力學(xué)剛度與應(yīng)變分布特征；（2）分析組織層面OI骨儲(chǔ)能模量與損耗模量的空間異質(zhì)性；（3）揭示微米尺度下同心板層與平行板層結(jié)構(gòu)的力學(xué)異質(zhì)性變化；（4）明確納米尺度膠原蛋白與礦物質(zhì)的組成失衡及其對(duì)力學(xué)性能的調(diào)控作用。
研究通過(guò)AFM納米力學(xué)測(cè)試、拉曼光譜及AFM-紅外光譜（AFM-IR）、微計(jì)算機(jī)斷層掃描（micro-CT）、數(shù)字體積相關(guān)（DVC）等多技術(shù)整合方法，證實(shí)I型OI骨存在顯著的跨尺度力學(xué)剛度異質(zhì)性改變：全骨層面力學(xué)剛度下降、應(yīng)變?cè)黾?；組織層面儲(chǔ)能模量與損耗模量的空間異質(zhì)性顯著升高；微米尺度下同心板層與平行板層的交替軟硬結(jié)構(gòu)消失，膠原蛋白排列紊亂；化學(xué)成分上表現(xiàn)為膠原蛋白缺乏與過(guò)度礦化。這些跨尺度的結(jié)構(gòu)與成分異常共同破壞了骨骼的層級(jí)結(jié)構(gòu)完整性，導(dǎo)致能量耗散能力下降、抗裂性能減弱，最終引發(fā)病理性骨脆性。該研究建立了納米尺度成分與宏觀力學(xué)失效之間的機(jī)制關(guān)聯(lián)，為OI治療從“單純?cè)龉橇?rdquo;向“修復(fù)層級(jí)結(jié)構(gòu)” 的轉(zhuǎn)變提供了理論依據(jù)。

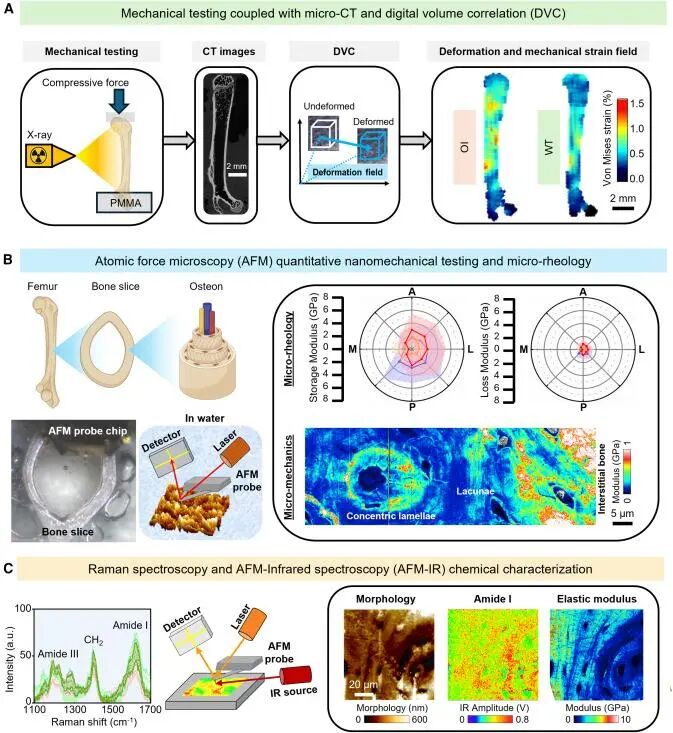

圖1：研究技術(shù)路線概覽：該技術(shù)路線的創(chuàng)新之處在于實(shí)現(xiàn)了“結(jié)構(gòu)-成分-力學(xué)”的跨尺度整合表征，避免了單一技術(shù)或單一尺度研究的局限性，為全面解析OI骨的病理機(jī)制提供了技術(shù)支撐。該圖系統(tǒng)展示了本研究的多尺度表征策略，涵蓋三個(gè)核心技術(shù)模塊：
1.組織尺度（圖1A）：結(jié)合力學(xué)測(cè)試、micro-CT與DVC技術(shù)，在軸向壓縮載荷下測(cè)量OI型與WT小鼠股骨的三維全場(chǎng)變形與力學(xué)應(yīng)變分布，實(shí)現(xiàn)全骨力學(xué)性能的宏觀評(píng)估。
2.微米與亞微米尺度（圖1B）：利用AFM納米力學(xué)測(cè)試，在水相環(huán)境中測(cè)量股骨橫斷面的儲(chǔ)能模量與損耗模量分布，明確組織層面的力學(xué)異質(zhì)性特征。
3.化學(xué)成分與力學(xué)性能關(guān)聯(lián)（圖1C）：通過(guò)拉曼光譜與AFM-IR技術(shù)，在同一區(qū)域同步獲取膠原蛋白（酰胺I、酰胺III）與礦物質(zhì)（PO43-）的分布信息，并與AFM力學(xué)剛度圖譜進(jìn)行空間匹配，建立成分-力學(xué)性能的關(guān)聯(lián)。

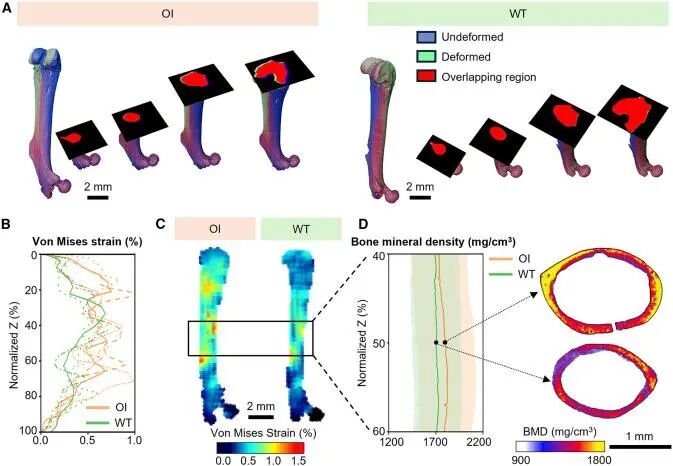

圖2：DVC分析顯示OI股骨的變形與應(yīng)變分布特征：全骨層面上，OI骨因結(jié)構(gòu)異常導(dǎo)致力學(xué)剛度降低、應(yīng)變集中，同時(shí)伴隨礦物質(zhì)分布不均與過(guò)度礦化，這些宏觀特征為后續(xù)微觀機(jī)制研究奠定了基礎(chǔ)。對(duì)OI（n=5）與WT（n=3）小鼠股骨進(jìn)行軸向壓縮力學(xué)測(cè)試，同步采集加載前（未變形）與加載后（變形）的micro-CT圖像，通過(guò)DVC技術(shù)計(jì)算三維應(yīng)變場(chǎng)，分析骨礦物質(zhì)密度（BMD）的空間分布。

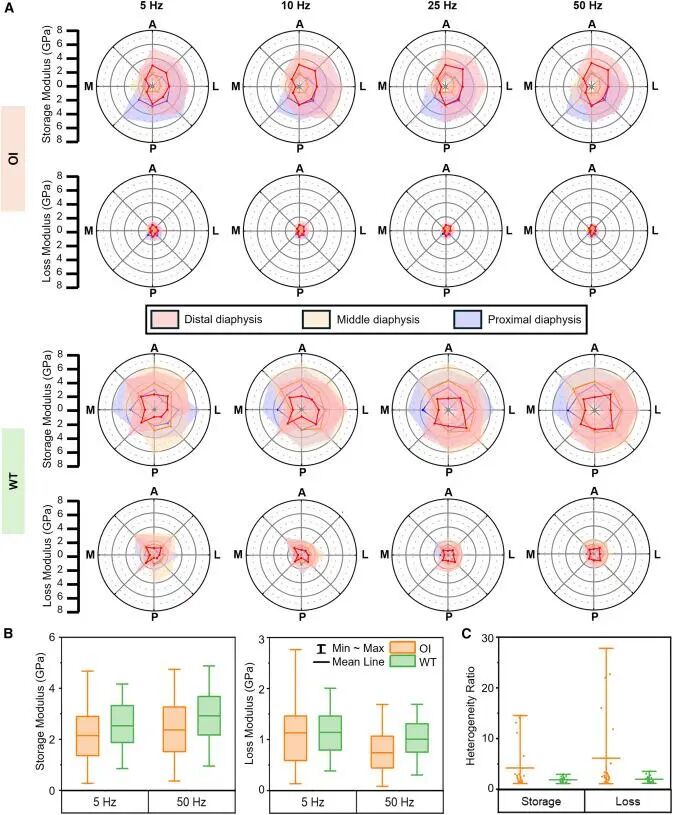

圖3：AFM測(cè)試顯示OI股骨橫斷面的儲(chǔ)能模量與損耗模量分布。采用AFM納米力學(xué)測(cè)試中的微流變模式，在5-50Hz頻率范圍內(nèi)，對(duì)OI與WT股骨遠(yuǎn)端、中段、近端骨干的橫斷面進(jìn)行8個(gè)圓周均勻分布位點(diǎn)的力學(xué)測(cè)試，計(jì)算儲(chǔ)能模量（反映抗變形能力）與損耗模量（反映能量耗散能力），并通過(guò)異質(zhì)性比率（同一角度下三個(gè)橫斷面的最大與最小模量比值）量化力學(xué)異質(zhì)性。組織層面上，OI骨的力學(xué)性能存在顯著的空間異質(zhì)性，這種異質(zhì)性會(huì)導(dǎo)致應(yīng)力集中與載荷傳遞不均，進(jìn)而增加微損傷與骨折風(fēng)險(xiǎn)。此外，OI骨的力學(xué)響應(yīng)在5-50Hz范圍內(nèi)具有頻率獨(dú)立性，表明其粘彈性特征未發(fā)生顯著改變，力學(xué)缺陷主要源于結(jié)構(gòu)異質(zhì)性而非材料本身的粘彈性行為。

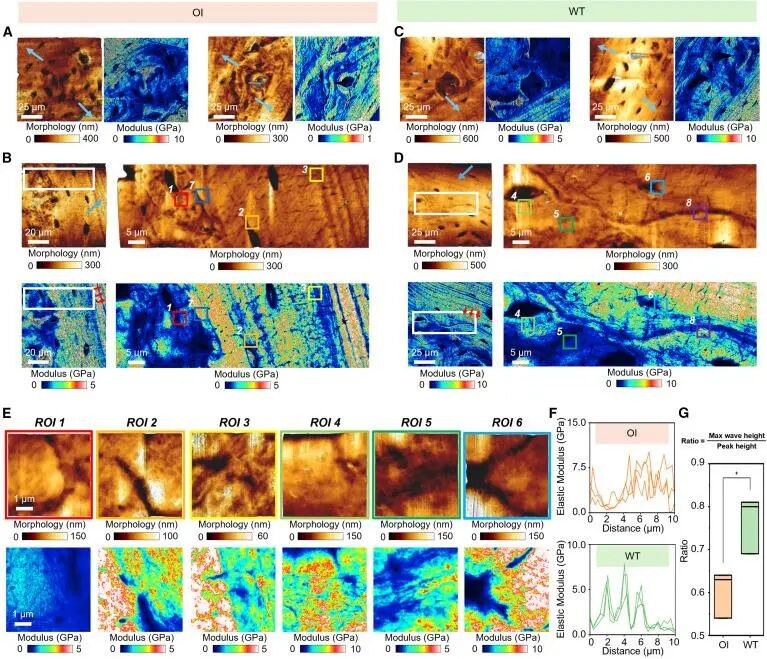

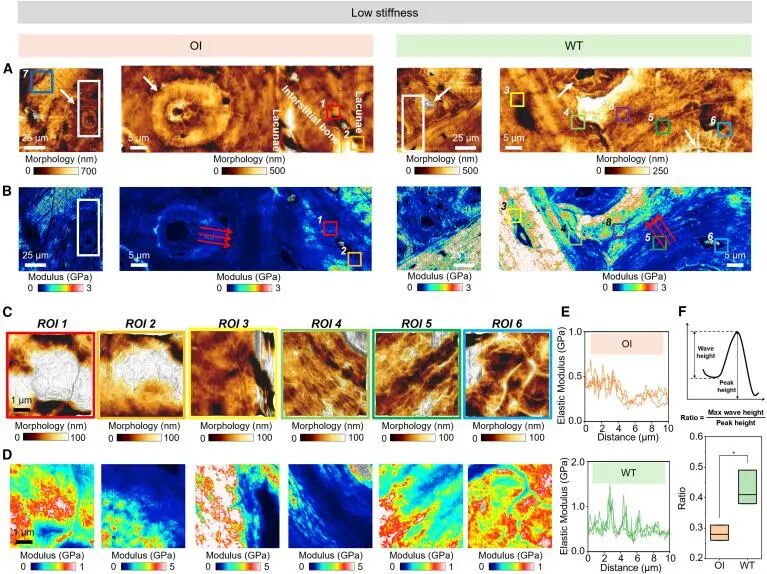

圖4：低剛度區(qū)域同心板層的AFM形貌與彈性模量圖譜。選取OI與WT股骨哈弗斯骨的低剛度區(qū)域，通過(guò)AFM PeakForce定量納米力學(xué)映射（PFQNM）模式，同步采集形貌圖像與彈性模量圖譜，分析同心板層的結(jié)構(gòu)特征與力學(xué)異質(zhì)性，并通過(guò)彈性模量線剖面與波高/峰高比量化板層交替結(jié)構(gòu)的顯著性。微米尺度下，OI骨低剛度區(qū)域的同心板層喪失了正常的交替軟硬結(jié)構(gòu)，膠原蛋白原纖維排列紊亂，這種結(jié)構(gòu)缺陷導(dǎo)致骨骼無(wú)法通過(guò)板層間的力學(xué)異質(zhì)性實(shí)現(xiàn)能量耗散，進(jìn)而降低抗裂性能。

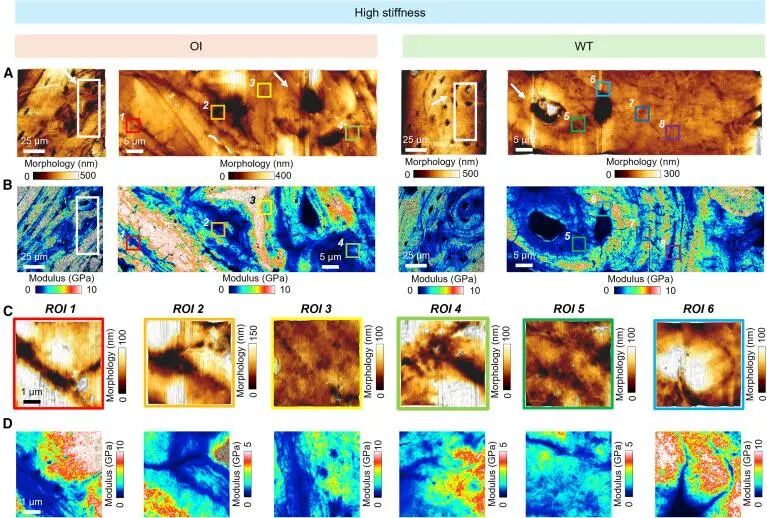

圖5：高剛度區(qū)域同心板層的AFM形貌與彈性模量圖譜。與圖4實(shí)驗(yàn)設(shè)計(jì)一致，選取OI與WT股骨哈弗斯骨的高剛度區(qū)域進(jìn)行AFM表征，對(duì)比不同剛度區(qū)域板層結(jié)構(gòu)的病理變化。無(wú)論低剛度還是高剛度區(qū)域，OI骨的同心板層交替結(jié)構(gòu)均遭到破壞，且這種破壞與局部礦化程度無(wú)關(guān)，而是源于膠原蛋白原纖維的排列異常。高剛度區(qū)域的過(guò)度礦化進(jìn)一步加劇了骨骼的脆性，使得能量耗散能力進(jìn)一步下降。
圖6：平行板層的AFM形貌與彈性模量圖譜。選取OI與WT股骨骨膜區(qū)域的叢狀骨平行板層，進(jìn)行100×100μm大范圍AFM彈性模量映射，通過(guò)線剖面分析與波高/峰高比量化平行板層的力學(xué)異質(zhì)性。OI骨的平行板層同樣喪失了正常的交替軟硬結(jié)構(gòu)，這種跨板層類型（同心板層與平行板層）的結(jié)構(gòu)破壞表明，OI骨的層級(jí)結(jié)構(gòu)缺陷具有普遍性，進(jìn)而導(dǎo)致全骨力學(xué)性能的系統(tǒng)性下降。

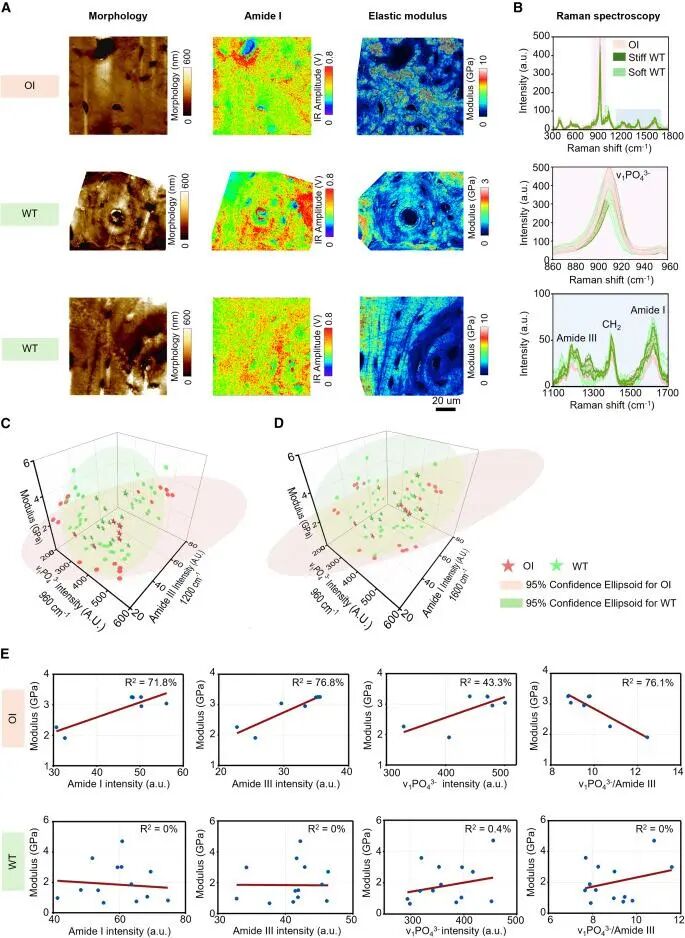

圖7：AFM-IR與拉曼光譜分析OI骨的化學(xué)成分變化。通過(guò)AFM-IR技術(shù)獲取膠原蛋白（酰胺 I）的分布圖譜，并與AFM彈性模量圖譜進(jìn)行空間配準(zhǔn)；利用拉曼光譜檢測(cè)礦物質(zhì)（v1PO43-）、膠原蛋白（酰胺 I、酰胺 III）及有機(jī)基質(zhì)（CH2）的特征峰強(qiáng)度，計(jì)算 v1PO43-/ 酰胺 III 與 v1PO43-/ 酰胺 I 比值，分析化學(xué)成分與彈性模量的相關(guān)性。OI骨存在顯著的化學(xué)成分失衡，表現(xiàn)為膠原蛋白缺乏與過(guò)度礦化；且OI骨的力學(xué)剛度對(duì)局部化學(xué)成分變化高度敏感，而WT骨因良好的層級(jí)結(jié)構(gòu)與膠原蛋白-礦物質(zhì)相互作用，其力學(xué)性能具有更強(qiáng)的穩(wěn)定性。這種化學(xué)成分-力學(xué)性能的關(guān)聯(lián)差異，揭示了OI骨脆性的核心機(jī)制。
本研究通過(guò)整合多尺度表征技術(shù)，系統(tǒng)闡明了I型OI骨的跨尺度病理機(jī)制，揭示了膠原蛋白缺乏、過(guò)度礦化與板層結(jié)構(gòu)紊亂共同導(dǎo)致骨骼力學(xué)性能惡化的核心邏輯。布魯克AFM與NanoIR技術(shù)在研究中實(shí)現(xiàn)了納米尺度到組織尺度的結(jié)構(gòu)、成分與力學(xué)性能的精準(zhǔn)表征與關(guān)聯(lián)分析。研究結(jié)果不僅為OI的病理機(jī)制研究提供了新的視角，更為臨床治療策略的優(yōu)化與新型治療靶點(diǎn)的開發(fā)提供了重要理論依據(jù)，同時(shí)也為其他骨代謝疾病的多尺度研究提供了可借鑒的技術(shù)范式與研究思路。未來(lái)，基于本研究建立的跨尺度機(jī)制，進(jìn)一步開發(fā)針對(duì)骨骼層級(jí)結(jié)構(gòu)修復(fù)的治療方法，有望從根本上改善OI患者的骨骼質(zhì)量與抗骨折能力。
原子力顯微鏡（AFM）在本研究中發(fā)揮了關(guān)鍵作用，其PFQNM模式在水相環(huán)境下實(shí)現(xiàn)了納米級(jí)分辨率的彈性模量、儲(chǔ)能模量與損耗模量測(cè)量，能夠揭示骨組織在組織、細(xì)胞及分子層面的力學(xué)異質(zhì)性。結(jié)合微流變與形貌成像，AFM同步獲取三維形貌與力學(xué)數(shù)據(jù)，直接關(guān)聯(lián)結(jié)構(gòu)-力學(xué)性能，并依靠水相環(huán)境維持樣品生理狀態(tài)，保障結(jié)果可靠性。
實(shí)驗(yàn)方面，AFM發(fā)現(xiàn)OI骨力學(xué)異質(zhì)性顯著高于WT骨，且與全骨剛度下降相關(guān)；彈性模量映射顯示OI骨板層結(jié)構(gòu)軟硬交替特征消失，膠原纖維排列紊亂，導(dǎo)致能量耗散能力下降。進(jìn)一步通過(guò)AFM-IR技術(shù)，在納米尺度解析膠原蛋白與礦物質(zhì)分布，發(fā)現(xiàn)OI骨膠原分布雜亂且與力學(xué)性能的關(guān)聯(lián)減弱，結(jié)合特征峰定量分析，證實(shí)了膠原缺乏與化學(xué)成分失衡。AFM與AFM-IR的結(jié)合，實(shí)現(xiàn)了“化學(xué)-結(jié)構(gòu)-力學(xué)”在納米尺度的同區(qū)域關(guān)聯(lián)，為揭示OI骨病理機(jī)制提供了不可替代的技術(shù)支撐。
(空格分隔,最多3個(gè),單個(gè)標(biāo)簽最多10個(gè)字符)
會(huì)員.png)
1
立即詢價(jià)
您提交后，專屬客服將第一時(shí)間為您服務(wù)
