DHX-II型高壓核相儀
DHX-II型高壓核相儀,適用于高壓電力線路的相位核定工作,以下是對該核相儀做的電氣性能方面的試驗，結果如下：
一、 工作原理

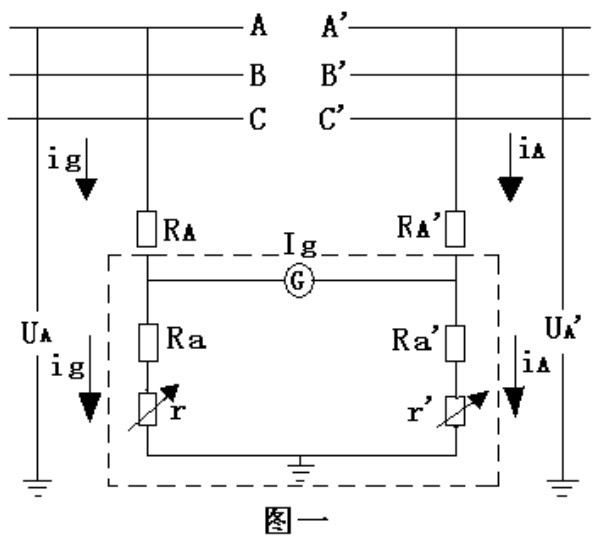

圖一中，RA=RA’為固定高電阻核相棒。固定電阻Ra=Ra’可調電阻r與r’和微安表Ig組裝成一只核相表。根據廣義交流電橋原理。當UA=UA’時，調前r和r’可使電橋平衡，即Xg=0,此時，被測兩端電壓幅值和相位相同。如果兩端電壓相位相同，而幅值不*相等，調節r和r’仍能使電橋平衡。只有當兩端相位不相同時，調節r和r’不能使電橋平衡即Ig≠0。此時，被測兩端電壓不是同相位。
二、測試結果
1.單根核相棒電阻值和外形測量結果見表1
表1
| 試品額定電壓 （KV） | 標稱長度 （m/m） | 實測長度 （m/m） | 誤 差 % | 標稱電阻 值（MΩ） | 實測電阻 值（MΩ） | 誤差 % | |
| 10 | A | 900 | 855 | -5 | 100 | 100 | 0 |
| A’ | 900 | 865 | -3.8 | 100 | 100 | 0 | |
| 35 | A | 1100 | 1080.3 | -1.7 | 357 | 380 | 6.4 |
| A’ | 1100 | 1080.3 | -1.7 | 357 | 380 | 6.4 | |
2.單根核相棒工頻耐壓試驗結果見表2
表2
| 試品額定電壓(KV) | 試驗電壓(KV) | 持續時間(分) | 結 果 |
| 10 | 50 | 5 | 良好 |
| 35 | 105 | 5 | 良好 |
3.單根核相棒、電流元件發熱試驗結果見表3
表3
| 試品額定電壓(KV) | 試驗電壓 (KV) | 測量電流 (uA) | 元件允許電流 (uA) | 大電流下持續5分鐘元件上溫升(℃) |
| 10 | 1.0u線=10 | 87 | 674 | 4.5 |
| 2.0u線=20 | 190 | |||
| 35 | 1.0u線=35 | 93 | 443 | 5.5 |
| 2.0u線=70 | 134 |
測試時環境溫度:17.5℃
4.核相儀整體試驗

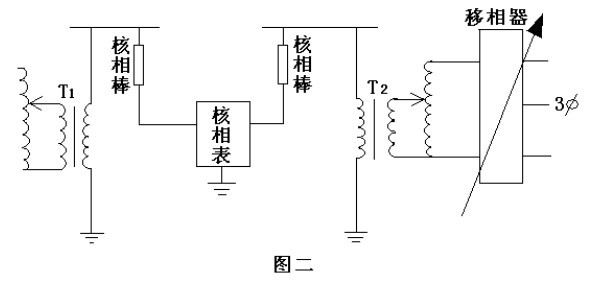

(1)試驗室測試接線見圖二
(2)測試結果見表4
表4
| 試品額定電壓 (KV) | 兩端試 驗電壓 (KV) |
A—A’
|
A—B’
|
A—C’
| ||||||||||
| T1 | T2 | 0° | 10° | 20° | 30° | 0° | 120° +10 | 120° +20 | 120° +30 | 0° | -120° +10 | -120° +20 | -120° +30 | |
| 10 | 10 | 10 | 0 | 10 | 22 | 30 | 46.5 | 89 | 89 | 92 | 46.5 | 73 | 69 | 62.5 |
| 35 | 35 | 35 | 0 | 12 | 19 | 26 | 40 | 73 | 79 | 80 | 40 | 65 | 60 | 55 |
5.現場實測
根據上海*現場實測10、35和110KV系統的核相結果見表5
表5
| 系統電壓（KV） | 核相表讀數（μA） | ||
| A—A’ | A—A’ | A—A’ | |
| B—B’ | B—C’ | B—A’ | |
| C—C’ | C—B’ | C—A’ | |
| 10 | 1~2 | 42~48 | 42~48 |
| 35 | 1~2 | 46~48 | 46~48 |
