在線拉曼+雙螺桿擠出機：實時掌控聚合物擠出
今天，我們就來聊聊：MarqMetrix™ All-In-One 在線拉曼分析儀與 Thermo Scientific™ Process 11平行雙螺桿擠出機集成后，能帶來哪些實實在在的改變。
為什么要在線監測擠出過程？
從“事后分析"到“實時洞察"
無論是低密度聚乙烯（LDPE）、聚乳酸（PLA），還是含活性藥物成分（API）的復合材料，擠出過程中：
溫度、剪切力、壓力變化
結晶相 ? 無定形相轉變
聚合物降解或交叉污染
這些都會實時影響產品質量。傳統的離線檢測（如取顆粒測在線拉曼）滯后、不連續，很難及時發現工藝偏差。
如果能直接在機筒內“看見"分子變化呢
MarqMetrix 在線拉曼
把 “眼睛" 裝進擠出機

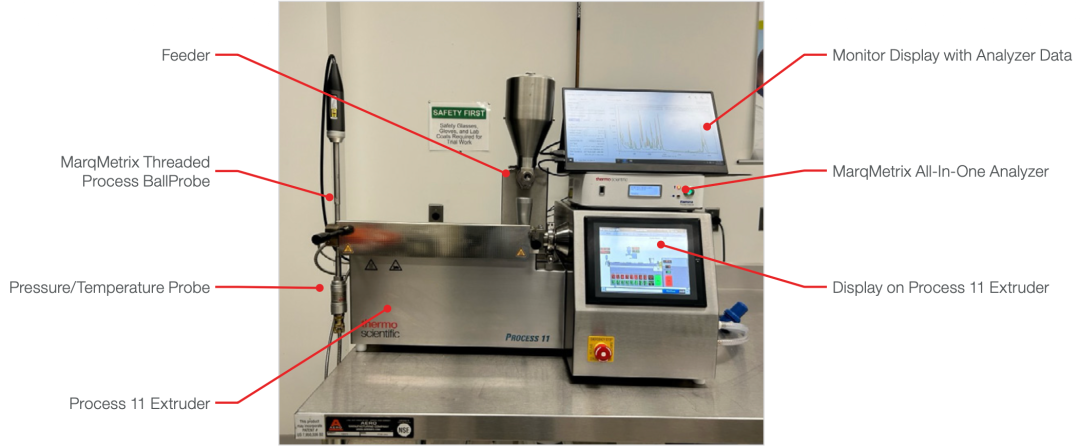

圖1.配備 MarqMetrix All-In-One 在線拉曼分析儀的 Process 11 擠出機（點擊查看大圖）
核心配置
耐腐蝕、耐高溫的螺紋探頭（哈氏合金，>300℃）
藍寶石球窗口，直接檢測機筒內熔融物料
激光功率 450 mW，積分時間 1 秒，每 6 秒一次全自動測量
它能做什么？
實時監測聚合物的化學組成 & 分子結構
區分結晶相與無定形相
跟蹤樹脂更換過程，杜絕交叉污染
結合 PCA / PLS 模型，提供定性/定量判斷
LDPE 和 PLA 的 “身份識別"
真實實驗
研究人員將 LDPE 和 PLA 顆粒喂入擠出機，用機筒內的在線拉曼探頭連續采集光譜，并與原始顆粒對比。
關鍵發現一：LDPE 熔融后結晶相消失
1416 cm?1 結晶峰在擠出樣品中完全消失 → 結晶相熔化
1080 cm?1、1303 cm?1 無定形峰在擠出樣品中顯著增強 → 材料幾乎完全無定形
改變溫度和螺桿轉速（條件A→B），光譜無明顯變化→條件 A 已實現充分熔融
關鍵發現二：PLA 擠出后也有特征變化
原始 PLA 顆粒與擠出 PLA 的光譜存在明顯差異，說明在線拉曼可以靈敏捕捉加工誘導的結構演變。
PCA 模型
一眼看出 “誰來了"
研究人員建立了一個 PCA（主成分分析）模型，用來實時跟蹤 LDPE → PLA 的切換過程。
時間線回放
0~30 秒
只有 LDPE 信號，PCA 圖上形成一個緊湊的 “LDPE簇"
30~60 秒
PLA 特征峰開始出現，LDPE 峰逐漸減弱 → 過渡階段
84 秒后
系統完全穩定，形成清晰的 “PLA 簇"
PCA 模型能自動、實時地判斷擠出機內正在走哪種材料，為自動排料、減少交叉污染提供可靠依據。
集成在線拉曼的四大好處
面向產研質控的在線分析價值
維度
價值點
實時監測
每6秒一次數據，立即發現溫度/轉速/喂料引起的結構變化
質量控制
早期發現降解、混合不均、污染，減少廢品率
材料識別
區分不同聚合物、添加劑、填料，換料時確保“干凈切換"
研發支持
量化工藝參數對分子結構的影響，加速新材料開發
不止于擠出 – 該探頭也可安裝在機筒中部，用于監測反應性擠出過程。
下一步還能做什么？
從概念驗證走向更多應用場景
這項概念驗證研究已經證明了在線拉曼+擠出的可行性。未來可以：
