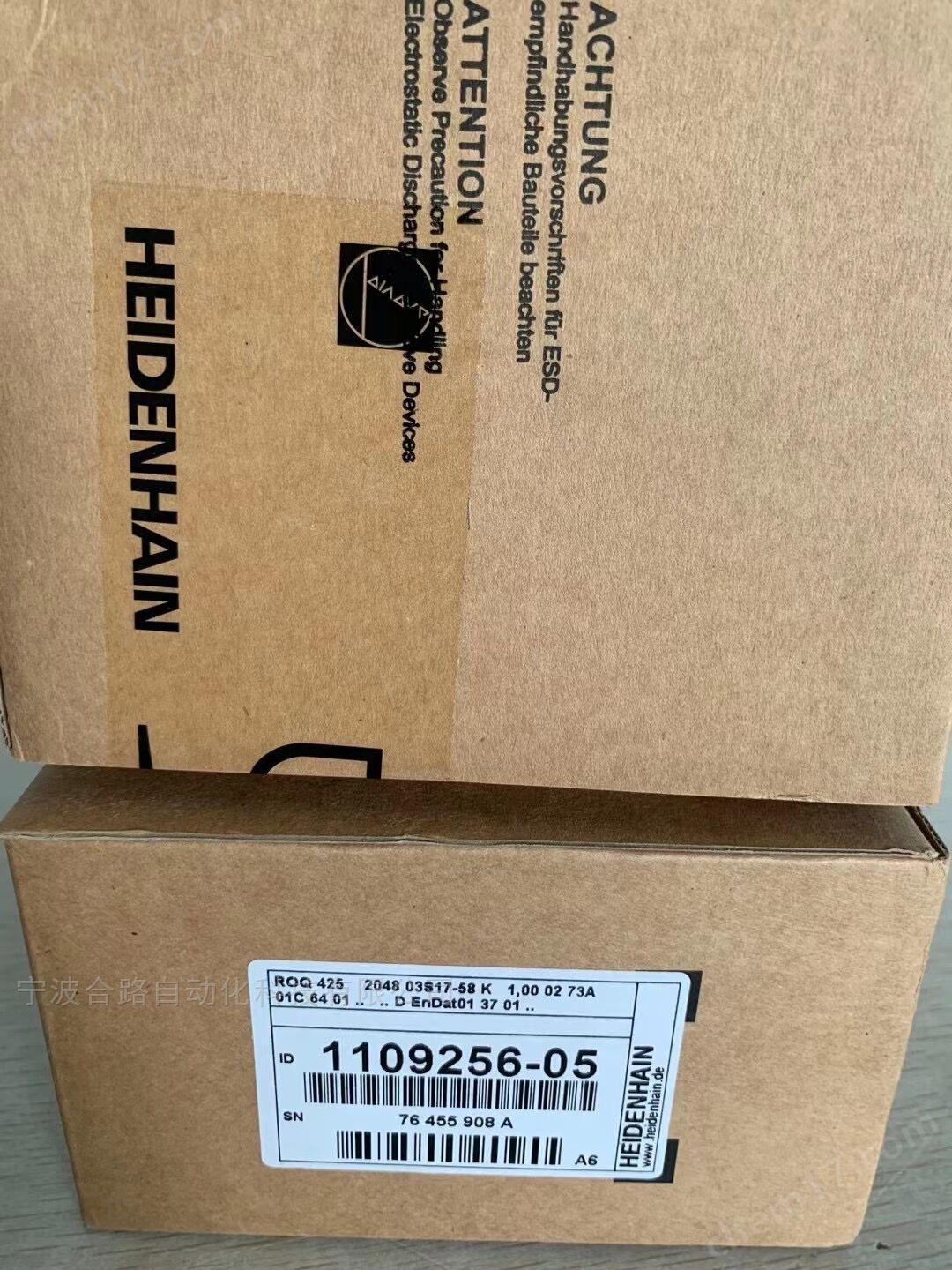

海德漢ROQ 425 2048 03S17-58內置齒輪機械多圈絕對值光電編碼器
ROQ 425
Absolute rotary encoder (multiturn) with integral bearing for separate shaft coupling
帶內置軸承的絕對式旋轉編碼器（多圈），用于獨立軸聯接
技術數據
編號 1109256-05
可微分轉數 4096
每轉脈沖數 8192
數據接口 EnDat01
輸出代碼 二進制
行數 2048
輸出信號 約1Vpp
截止頻率（-3 dB） 400.00 kHz
電源電壓 3.6 V ...14 伏
法蘭版本 同步法蘭 ? 58 mm，定位套圈 50 mm，螺栓孔圓周 ? 42 mm，3 x M4
法蘭類型：01C
軸 實心軸，直徑 6 mm，長度 9.5 mm
軸類型 73A
防護等級 IP64（EN60529）
工作溫度 -40/+100 °C
電氣連接M23公頭，17針
引腳配置 D288678
連接方向 適用于軸向和徑向使用的電纜出口
電纜長度 1.00 米
商鋪內銷售所有產品均為全新未拆封原廠原裝產品，享受德國海德漢HEIDENHAIN原廠質保及售后服務！
寧波合路主做且價格有優勢的品牌：
HEIDENHAIN海德漢（NUMERIK JENA；RENCO；RSF；ETEL；LTN；ACU-RITE）
LEINE&LINDE萊納林德
AMO艾默
ZIMMER極馬（SOMMER索瑪）
SCHUNK雄克
SUMTAK森泰克
HENGSTLER亨士樂
BD SENSORS博德
GEMU蓋米
G.BEE
WURTH伍爾特
VECTOR維克多
R.STAHL斯塔爾
miniBOOSTER增壓器
Mahr馬爾
COAX考斯克
SCHMERSAL施邁賽
Bihl+Wiedemann必威
EGE
SCHNEIDER施耐德：只做驅動器、電動機保護器、傳感器開關系列產品
其他經銷品牌：
PILZ皮爾磁
DOLD都德
BECKHOFF倍福
SOLARTRON輸力強
MICROSONIC威聲
DI-SORIC德森克
KUBLER庫伯勒
NORGREN諾冠
BAUMER堡盟
寧波合路自動化科技有限公司經營品牌不僅于以上列舉的，我們?cè)诘聡?guó)漢堡設有合資采購公司，其他歐美品牌歡迎詢價訂貨。
訂貨號：1109256-05
型號：ROQ 425 2048 03S17-58 K 1.00 02 73A01C 64 01 .. .. D EnDat01 37 01...
核心電氣參數
絕對值定位
單圈分辨率：13 位 = 8192 位置 / 轉
多圈計數：機械齒輪 12 位，4096 圈（免電池、斷電記憶）
增量信號：2048 周期 / 轉，差分 1Vpp 正弦波，截止頻率 400kHz
供電：DC 3.6~14V 寬電壓供電
最高電氣轉速：5000 r/min
總線特性：EnDat01 支持雙向通訊、編碼器自檢、溫度讀取、參數讀寫
電纜最大傳輸距離：≤150m
機械與環境參數
軸：實心軸 Φ6mm，適配彈性波紋管聯軸器
法蘭：同步法蘭外徑 58mm，定心凸臺 50mm
防護：IP64（防塵、防濺水）
工作溫度
固定電纜：-40℃ ~ +100℃
活動拖鏈電纜：-10℃ ~ +80℃
抗振 / 沖擊
振動：≤100m/s2（55~2000Hz）
沖擊：≤1000m/s2（6ms）
重量：約 1.0kg
工作原理
該型號為內置齒輪機械多圈絕對值光電編碼器，由單圈光電測量單元 + 多圈機械齒輪計數機構 + EnDat 數字處理電路三部分組成，全程無需后備電池。
1. 單圈絕對值測量
光源 LED 平行光穿過精密光柵碼盤（主光柵 + 指示光柵）；
碼盤包含增量刻道（2048 線）+ 絕對值編碼道；
光電二極管采集光強弱變化，轉換兩組信號：
增量 1Vpp 正余弦 A/B/R，細分后實現超高細分定位；
單圈絕對值位置碼，一圈內地址，上電即刻讀取角度，無需回零。
2. 機械多圈計數核心（ROQ 系列關鍵）
編碼器內部集成微型減速齒輪組，主軸轉動帶動齒輪逐級減速，齒輪末端配小型絕對值碼盤。
主軸每轉若干圈，齒輪碼盤走一格；
最大記錄 4096 圈位置，純機械存儲，斷電位置保存；
區別于電池多圈：無電池老化、漏液、斷電丟位置問題，機床長期停機無需重新對原點。
3. EnDat01 信號處理
光電原始信號送入內置 ASIC 芯片，完成信號細分、故障診斷、溫度采集，通過 EnDat01 差分串行總線把單圈位置、多圈圈數、增量波形、溫度、故障代碼一并上傳驅動器；
支持驅動器雙向讀寫編碼器參數、自檢斷線 / 信號衰減。
我司常年經銷型號：
Turck 感應傳感器 BI20-CP40-VP4X2 No. 15692
HYDAC 傳感器 EDS348-5-250-000
HEIDENHAIN 689696-03 光柵尺340MM 689696-03替代557680-03 HEIDENHAIN
REXROTH 伺服 Rexroth CML40.2-SP-330-NA-NNNN-NW
凹模 773590 TOX
過濾器 QSL-50 SHSNS
SKS WEIDING 插座 44-60-42
ELAG 激光傳感器 Laser Sensor OPTIMESS 4 HP, OMS 13003 (alt OMS 7003)
LECHLER 噴嘴 06K.350.1Y
快插式螺紋接頭 QS-1/8-4 FESTO
hoyer 原產地證明 Certificate of Origin (HOYER)
schmalenberger S 20-08/2-0,25
HEIDENHAIN 讀數頭 515251-01 AELC192F 50nm ID515251-01
Turck 接頭 WWAK4.21-2/P00 Nr:8013811
電磁閥 MFH-5-1/2 FESTO
JOVENTA 閥門執行器 DA1.S AC/DC24V,5.0VA M:16Nm，80s
Phoenix 插頭 1771723
HEIDENHAIN 旋編 586642-01 586642-01
電感傳感器 BI4UMT12AP6XH1141 TURCK
HEIDENHAIN 618893-07 ID 618893-07
HEIDENHAIN 旋編 376837-02 376837-02 ROD436 2048
AGATHON 外導柱導套 7801.032.095
濾波器HD0048168857SEW
GEMU 514 15D 19521蓋米角閥 514 15D 1 9 52 1
SIEMENS 模塊 6SL3995-6AX00-0AA0
Proxitron 紅外傳感器附件 OAA703 Art-Nr.6048A
[安裝]
1. 聯軸器選型（核心要求）必須使用彈性波紋管聯軸器，禁止剛性硬連接：
適配軸徑：編碼器 Φ6，匹配電機 / 主軸軸端尺寸；
補償量：徑向偏移≤0.2 mm，角度偏差≤0.5°；
作用：抵消電機與編碼器不同心，避免軸承受力損壞、脈沖丟數。
2. 法蘭固定步驟
編碼器定心凸臺 Φ50mm 貼合電機安裝止口；
3 顆 M4 內六角螺絲均勻?qū)擎i緊，扭矩 0.8~1.0 N?m；
禁止單側大力鎖緊，防止法蘭變形、內部光柵偏移。
3. 軸裝配要求
聯軸器與編碼器軸輕壓裝入，嚴禁敲擊編碼器軸；
聯軸器頂絲扭矩不宜過大，防止壓傷 Φ6 實心軸表面；
安裝后手動盤軸，旋轉全程無卡頓、無明顯阻力。
4. 電纜與布線安裝
本型號為徑向出線 1 米固定電纜，不可反復彎折、拖拽；
動力電纜（伺服主回路）與編碼器信號線分開走線，間距≥30cm；交叉時 90° 垂直交叉，減少電磁干擾；
M23 接頭金屬外殼全程可靠接地，屏蔽層兩端接地；
線纜彎曲半徑≥電纜外徑 10 倍，避免長期彎折開裂。
5. 環境安裝注意事項
IP64 僅防飛濺，不能直接沖水、浸泡；加工中心需加裝防護擋板阻擋切削液大量噴淋；
遠離電機散熱出風口、高溫切削區域，長期溫度超過 100℃會加速線纜老化；
避免鐵屑堆積編碼器殼體，防止堵塞散熱、磨損電纜外皮。
6. 上電調試安裝校驗
接線完成后先空載上電，驅動器讀取編碼器 ID、溫度、位置，報警；
緩慢低速旋轉軸，監控位置連續平穩無跳變；
斷電重啟，核對上電位置與斷電前一致，驗證機械多圈功能正常。
7. 禁止操作
不可拆解編碼器殼體，內部光柵、齒輪機構拆解直接報廢；
不可加長、駁接原廠電纜，會造成信號衰減、丟脈沖；
不可超出 5000r/min 長期高速運行，損壞內部軸承與光柵。
【應用領域】
數控機床（主流場景）
加工中心第四軸、五軸轉臺、分度頭；
高精度數控車床主軸、磨床主軸；
龍門機床回轉工作臺、鏜銑主軸。
優勢：機械多圈免電池，長期停機上電不用回零，定位重復精度高。
自動化設備
六軸機器人關節、龍門機械手旋轉軸；
印刷、覆膜、分切設備旋轉定位；
包裝纏繞、卷取設備角度閉環控制。
重工與精密檢測
冶金軋輥角度檢測、起重回轉機構；
光學檢測平臺、精密分度儀器；
風電偏航、變槳角度反饋。
