光隔離器是一種允許光單向傳輸?shù)姆腔ヒ坠馄骷?，是光電子系統中保護光源免受反射光干擾的核心產品。幾乎所有需要激光器的系統——從光纖通信到激光加工、從量子實驗到激光雷達——都離不開光隔離器。

根據工作原理，光隔離器利用磁光晶體的法拉第效應實現非互易偏振旋轉，配合偏振器組成光學"二極管"：正向通光、反向阻斷。這一原理看似簡單，但產品形態卻極為豐富：從自由空間隔離器到光纖尾纖型、從普通隔離器到高功率型、從毫米級微型隔離器到硅光子片上集成隔離器。

近年來，隨著AI數據中心共封裝光學（CPO）的興起，微型光隔離器（<1mm尺寸）的需求急劇增長；同時，光纖激光器向萬瓦級功率發展，對高功率隔離器的要求也越來越高。本文將深入介紹光隔離器的產品原理、主要類型、關鍵性能參數以及在熱點領域的應用。

一、工作原理：法拉第效應與非互易性

1.1 法拉第效應

光隔離器的核心是磁光晶體的法拉第效應：當線偏振光沿磁場方向通過磁光晶體時，偏振面發生旋轉，旋轉角θ與磁場強度H和晶體長度L成正比：

θ = V · H · L

其中 V 為費爾德常數，表征材料的磁光效應強度。

YIG（釔鐵石榴石）：最-常-用的磁光材料，在1310nm和1550nm通信波段具有高費爾德常數（約240 rad/T/m）和低吸收損耗

TGG（鋱鎵石榴石）：在可見光波段（532nm-1064nm）性能優異，損耗低、熱穩定性好，常用于高功率應用

Ce:YAG（摻鈰釔鋁石榴石）：在近紅外波段具有比YIG更高的費爾德常數

1.2 非互易旋轉與光學二極管

法拉第旋轉的獨特之處在于它是非互易的：光從兩個相反方向通過晶體時，偏振旋轉方向相同（都按磁場方向旋轉），而不是相反。

圖1：光隔離器工作原理（非互易偏振旋轉）

二、主要產品類型

2.1 自由空間隔離器

自由空間隔離器是最基礎的產品形態，光束在空氣中傳輸，通過透鏡系統耦合。典型隔離度30-50dB，插入損耗0.5-1.0dB，功率容量從標準型<500mW到高功率型10-100W。應用于光纖激光器種子源保護、放大器級間隔離、測試系統等。

2.2 光纖尾纖式隔離器

光纖尾纖式隔離器將隔離器芯片直接封裝在兩個光纖尾纖之間，結構更緊湊、可靠性更高。封裝形式通常為3.2mm×5mm不銹鋼管，帶有光纖輸出尾纖。隔離度25-40dB，插入損耗0.5-1.5dB。應用于光模塊內置隔離器、EDFA-級間隔離、CATV系統等。

2.3 偏振相關與偏振無關隔離器

偏振相關型（PRI）：輸入光必須是特定線偏振方向，結構簡單，隔離度>50dB，插入損耗<0.3dB，適用于激光器等偏振光源。

偏振無關型（PIRI）：輸入光任意偏振態，使用雙折射晶體分束合束，隔離度40-50dB，插入損耗<1dB，適用于通信光纖等保偏要求不高的系統。

2.4 高功率隔離器

光纖激光器向萬瓦級功率發展，高功率隔離器需采用TGG晶體（吸收系數<500ppm/cm）配合主動散熱，晶體端面和偏振器涂層需高損傷閾值（>10J/cm2@1064nm,10ns脈沖）。典型支持10-100W連續波或kW級脈沖激光，用于光纖激光器、高功率放大器、激光加工系統。

2.5 微型隔離器

微型光隔離器尺寸<1×1×1mm，采用C型或L型磁鋼配合微型YIG晶體，隔離度20-35dB，插入損耗<1dB。可直接倒裝焊或貼裝在光引擎基板上，與激光器陣列耦合，主要用于CPO和板載光學中的光源保護。

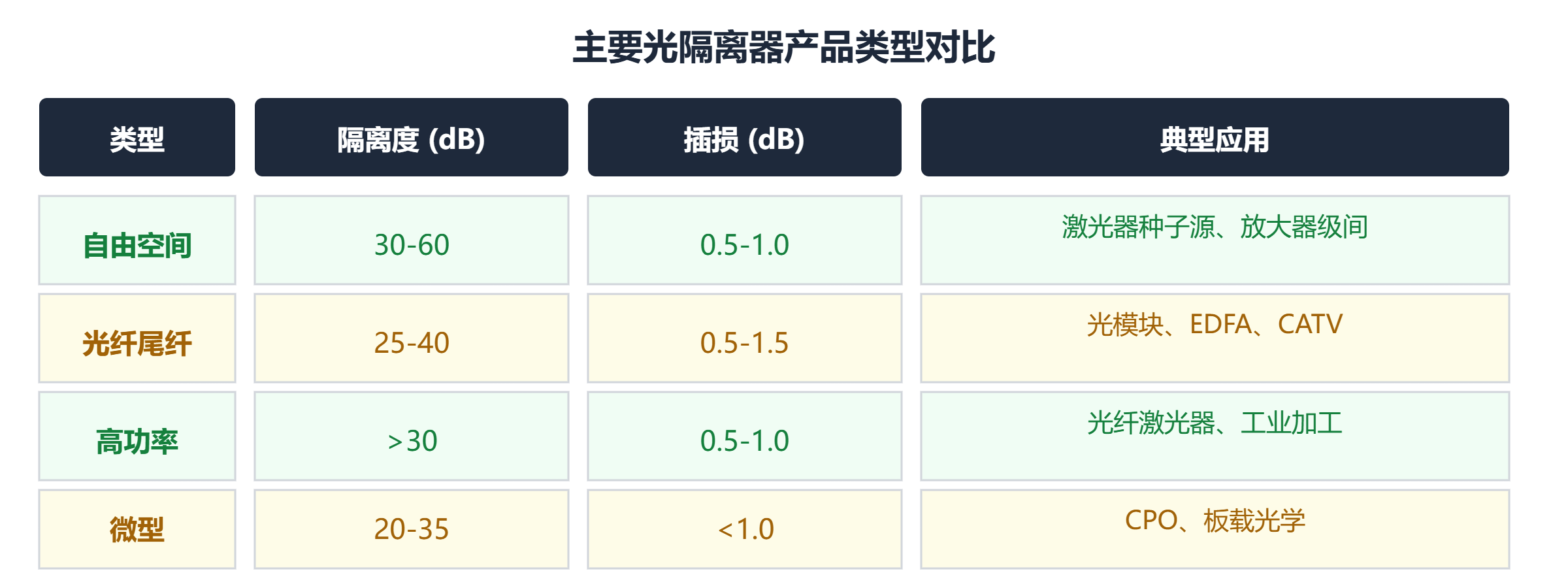

圖2：主要光隔離器產品類型對比

三、關鍵性能參數

隔離度：反向光衰減量，單位dB。典型30-60dB，由偏振器消光比和法拉第旋轉器精度共同決定。

插入損耗：正向傳輸損耗，典型0.2-1.5dB，由偏振器損耗、晶體吸收、菲涅爾反射和耦合損耗組成。

偏振相關損耗PDL：不同偏振態下的IL變化量，偏振無關型應<0.1dB。

偏振模色散PMD：不同偏振模式時延差，高速系統（>40Gb/s）要求<0.1ps。

回波損耗RL：器件前端面反射抑制，應>50-60dB，通過AR鍍膜和端面斜角實現。

工作波長范圍：窄帶型中心波長±15nm，寬帶型覆蓋C+L-band（1520-1620nm）。

功率容量：晶體和涂層的抗激光損傷能力。

溫度穩定性：工作溫度范圍典型-5至+70℃，擴展型可達-40至+85℃。

圖3：光隔離器關鍵性能參數

四、熱點應用：AI數據中心與CPO

4.1 可插拔光模塊中的內置隔離器

在400G/800G可插拔光模塊中，光隔離器是激光器輸出端的標準配置器件，防止光纖連接器端面的反射光（典型-20至-14dB）返回激光器，避免模式跳變和RIN惡化。產品規格為光纖尾纖式微型隔離器，隔離度>30dB，IL<0.5dB，尺寸<3×5mm。隨著單波速率提升至200Gb/s PAM4，對PMD和PDL要求更加嚴格。

4.2 CPO中的微型化隔離器

共封裝光學（CPO）將光引擎與ASIC封裝在同一基板上，激光器陣列與光纖陣列之間的光耦合通道中需要嵌入微型隔離器。尺寸約束<1×1×1mm，使用微型YIG晶體+SmCo永磁體+C型磁軛結構，實現>30dB隔離度。多家光器件廠商已推出CPO專用微型隔離器產品。

圖4：CPO光引擎中的微型隔離器集成示意

五、熱點應用：光纖激光器與工業加工

光纖激光器是高功率隔離器最大的應用市場。從種子源到放大級，每一級之間都需要隔離器防止反射光損壞前級。種子源使用低功率隔離器（<1W），隔離度>40dB；預放大級和主放大級之間使用中等功率隔離器（<20W），隔離度>35dB；主放大器輸出端使用高功率隔離器（100-1000W），隔離度>30dB。高功率隔離器需要超低吸收的TGG晶體（吸收系數<500ppm/cm）配合水冷散熱。

在工業激光切割、焊接、打標系統中，光隔離器保護光源免受工件表面反射光（功率可達入射光的10-30%）的損害。脈沖激光（納秒、皮秒）峰值功率可達MW級，對損傷閾值和熱管理要求極-高。

圖5：光纖激光器級間隔離應用示意

六、熱點應用：量子光學與精密測量

量子光學實驗對光隔離器的要求最為苛刻——任何反向光都會擾亂量子態的制備和測量。需要超高隔離度>50dB（常串聯兩個實現>60dB），插入損耗<0.5dB，且需真空兼容性（無除氣材料，全金屬密封封裝）。原子物理與光鐘實驗中，不同波長（Rb 780nm、Cs 852nm等）需要獨立的自由空間隔離器，窄線寬超穩激光器（線寬<hz級）對隔離度要求>55dB。

圖6：量子光學對光隔離器的嚴苛要求

七、前沿技術：片上集成隔離器

硅光子CPO和光子集成回路（PIC）需要實現單芯片集成隔離器，但傳統隔離器需要磁光晶體和永磁體，無法與CMOS工藝兼容。主要技術路線包括：

磁光材料集成：在硅光波導上鍵合或沉積YIG/Ce:YIG薄膜，利用磁光非互易相位偏移，隔離度20-30dB，但薄膜質量仍需優化。

非磁隔離方案：利用電光效應（如LiNbO3）或光力學效應實現非互易傳輸，無需永磁體，隔離度10-20dB。

聲光隔離器：利用表面聲波驅動下的非互易傳輸，隔離度>30dB，但需聲波驅動，功耗較高。

非線性光學隔離器：利用四波混頻或受激布里淵散射，全光控制，無需永磁體，但需高泵浦功率。

商用化進展：2022年Ce:YIG集成隔離器實現32dB隔離度/6dB插損；2023年聲光Si3N4隔離器實現40dB隔離度；2024年磁光MZI結構實現>25dB/2dB。預計2028-2030年CPO專用片上隔離器將量產。

圖7：片上集成隔離器主要技術路線對比

八、總結與產品選型指南

光隔離器是光電子系統中不-可-或-缺的保護器件，產品形態豐富。選型時需根據應用場景、工作波長、功率等級等綜合評估。

圖8：光隔離器選型指南

隨著AI數據中心、量子技術、硅光子集成等前沿領域的快速發展，光隔離器產品正在向微型化、片上集成化、高功率化三個方向同時演進。掌握光隔離器的原理和選型方法，是光電子系統設計工程師的核心能力之一。
