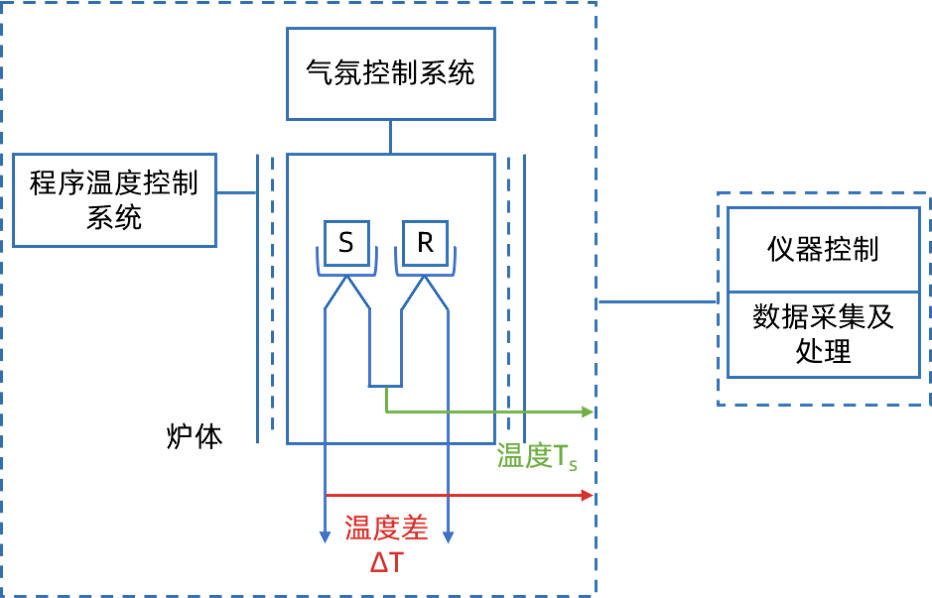

差熱分析的基本原理

      差熱分析的分類

差熱分析的影響因素

在差熱分析實(shí)驗(yàn)過程中，所使用的氣氛發(fā)揮著重要的作用，尤其是當(dāng)樣品在反應(yīng)過程中有氣體逸出時(shí)更是如此（與熱重實(shí)驗(yàn)相似）。氣氛類型（如氧化性、還原性和惰性氣氛等）對(duì)DTA曲線的影響較大?？梢员谎趸脑嚇釉谘趸詺夥罩袝?huì)產(chǎn)生額外的氧化放熱峰；惰性氣氛可避免氧化干擾，適用于研究樣品的分解等熱效應(yīng)。同時(shí)，氣氛流量需穩(wěn)定，流量過小無法及時(shí)排出反應(yīng)氣體，流量過大可能帶走樣品熱量，均會(huì)影響溫度差測量。

在實(shí)驗(yàn)時(shí)，不推薦使用體積非常大的樣品進(jìn)行DTA實(shí)驗(yàn)，除非是研究由許多不同顆粒尺寸的材料組成的塊狀樣品。試樣用量越多，內(nèi)部傳熱所需的時(shí)間越長，形成的溫度梯度越大，DTA峰形就會(huì)變寬，易使相鄰兩峰重疊，分辨率下降，溫度滯后嚴(yán)重。用量過少則信號(hào)較弱，易受噪聲干擾。一般根據(jù)樣品熱效應(yīng)大小調(diào)整用量，通常在幾毫克到幾十毫克為宜。

另外，試樣裝填的均勻性和密實(shí)程度也會(huì)對(duì)得到的DTA曲線產(chǎn)生比較顯著的影響。填裝試樣的疏松密實(shí)程度直接決定試樣內(nèi)部的導(dǎo)熱、試樣和坩堝間的熱阻以及分解產(chǎn)物排出的難易程度。為了使實(shí)驗(yàn)結(jié)果更為準(zhǔn)確有效，應(yīng)選擇適宜的裝填方法，而且每次實(shí)驗(yàn)中試樣填裝的方式、稀釋程度都應(yīng)嚴(yán)格保持一致。

差熱分析實(shí)驗(yàn)中所采用的坩堝材料通常有鋁、α-Al₂O₃、石英和鉑等。坩堝的材質(zhì)和形狀對(duì)曲線會(huì)產(chǎn)生不同程度的影響。在實(shí)驗(yàn)時(shí)所選擇的坩堝的基本要求為：對(duì)試樣、產(chǎn)物、氣氛都是惰性的，并且不起催化作用。例如：對(duì)堿性物質(zhì)（如Na₂CO₃），不能用玻璃、陶瓷類坩堝；含氟高聚物（如聚四氟乙烯）可與硅形成化合物，故也不能使用玻璃、陶瓷類坩堝；鉑具有高熱穩(wěn)定性和抗腐蝕性，高溫時(shí)常選用，但鉑坩堝不適用于含有P、S和鹵素的試樣。另外Pt對(duì)許多有機(jī)、無機(jī)反應(yīng)具有催化作用。

實(shí)驗(yàn)時(shí)所采用的溫度變化速率會(huì)影響DTA曲線的峰的形狀、位置和相鄰峰的分辨率。溫度變化速率越大，單位時(shí)間內(nèi)產(chǎn)生的熱效應(yīng)變化越大，產(chǎn)生的溫度差也越大，峰也就變得越尖銳。較高的溫度變化速率也容易導(dǎo)致相鄰兩個(gè)峰重疊，分辨率下降。在較慢的溫度變化速率下，基線漂移較小，使體系接近平衡條件時(shí)，將得到寬而弱的峰，可以使相鄰兩峰更好地分離，因而分辨率提高。但較慢的溫度變化速率所需要的測定時(shí)間長，對(duì)儀器的靈敏度要求很高。

在差熱分析中有時(shí)需要在試樣中添加稀釋劑，常用的稀釋劑有參比物或其他惰性材料，添加稀釋劑的目的主要有以下幾方面：

(1) 改善基線；

(2) 防止試樣燒結(jié)；

(3) 調(diào)節(jié)試樣的熱導(dǎo)性；

(4) 增加試樣的透氣性，以防試樣噴濺；

(5) 配制不同濃度的試樣。

對(duì)參比物的要求如下：

(1) 在所使用的溫度范圍內(nèi)是熱惰性的；

(2) 參比物與試樣比熱及熱傳導(dǎo)率相同或相近，這樣DTA曲線基線漂移小。

      差熱分析的應(yīng)用領(lǐng)域

在材料的研究和開發(fā)中，差熱分析可用于測定材料的相變溫度，如金屬材料的熔點(diǎn)、玻璃化轉(zhuǎn)變溫度等，這對(duì)于了解材料的性能和加工工藝具有重要意義。此外，差熱分析還能研究材料的結(jié)晶行為，如結(jié)晶溫度、結(jié)晶度等，為材料的制備和性能優(yōu)化提供依據(jù)。

地質(zhì)樣品的熱分析對(duì)于了解地質(zhì)過程和礦物形成具有重要價(jià)值。差熱分析可用于鑒別礦物種類，不同礦物具有獨(dú)特的熱效應(yīng)特征，通過分析差熱曲線可以對(duì)礦物進(jìn)行定性分析。同時(shí)，它還能研究礦物的熱穩(wěn)定性，了解礦物在溫度變化過程中的分解、相變等行為，為地質(zhì)勘探和礦產(chǎn)資源的開發(fā)提供參考。

在醫(yī)藥研究中，差熱分析可用于藥物的質(zhì)量控制。藥物的純度、結(jié)晶狀態(tài)等會(huì)影響其療效和穩(wěn)定性，通過差熱分析可以檢測藥物的相變溫度、熱穩(wěn)定性等參數(shù)，判斷藥物的質(zhì)量。例如，對(duì)于某些固體藥物，其結(jié)晶形態(tài)的不同可能導(dǎo)致療效的差異，差熱分析能夠快速鑒別藥物的結(jié)晶狀態(tài)。此外，差熱分析還可用于研究藥物與輔料之間的相互作用，為藥物制劑的開發(fā)提供指導(dǎo)。

在食品行業(yè)，差熱分析可用于食品的品質(zhì)檢測。如測定食品中的水分含量，食品中的水分在加熱過程中會(huì)蒸發(fā)，產(chǎn)生吸熱效應(yīng)，通過差熱曲線可以分析水分的蒸發(fā)溫度和量。同時(shí)，差熱分析還能研究食品的熱穩(wěn)定性，了解食品在加工和儲(chǔ)存過程中的熱變化，為食品的生產(chǎn)和保鮮提供科學(xué)依據(jù)。例如，在油脂有的研究中，通過差熱分析可以確定油脂的氧化溫度，評(píng)估油脂的穩(wěn)定性和保質(zhì)期。
