上周我們介紹了關于MIC-90多通道等溫量熱儀的關鍵組件：原位混合攪拌樣品池，了解了其組成部分以及特點優勢。本期我們將分享一篇專業文獻，聚焦于等溫量熱儀，深入探索等溫量熱儀在水泥水化熱研究領域的應用。

在建筑材料領域，水泥的水化反應是決定混凝土性能的核心過程。而等溫量熱法作為研究水泥水化動力學的重要方法，主要采用的卻是定性分析的方式判斷曲線。2025年4月，德國慕尼黑工業大學自然科學院研究團隊在《Journal of Thermal Analysis and Calorimetry》期刊發表了一篇題目為“Automatic and simple: how to analyze isothermal calorimetry data of cement hydration quantitatively”的文章。該文聚焦于水泥基材料水化過程的等溫量熱數據定量分析方法。研究團隊開發了一套基于Python的自動化分析工具（CaloCem），解決了傳統等溫量熱法在水泥水化研究中多依賴定性分析的局限，實現了對成百上千組實驗數據的特征動力學參數的高效提取與量化分析。通過研究蔗糖、依替膦酸和酒石酸這三種緩凝劑對水泥水化的濃度依賴性影響，驗證了該方法的有效性與準確性。

圖2 不同濃度的三種緩凝劑對水泥水化熱流曲線的影響

該團隊研究了不同水泥緩凝劑對水化反應的影響。通過實驗收集了不同濃度DL-酒石酸、依替膦酸、蔗糖對水化過程影響的熱流數據。如圖2所示，定性分析表明，在相同濃度下，酒石酸引起的緩凝效果比較顯著弱于依替膦酸或蔗糖。隨著緩凝劑濃度升高，蔗糖和依替膦酸的熱流峰值逐漸降低，峰出現的時間延遲，體現出明顯的濃度依賴性；而DL-酒石酸即使?jié)舛仍黾樱瑢η€的影響仍較小。在相同緩凝時間下，蔗糖組熱流曲線的加速段斜率比依替膦酸組更陡，說明兩者的緩凝機制存在差異。

CaloCem軟件包含一個峰值檢測算法。根據所選的峰值顯著性設置，該算法能夠同時檢測t_max和t_sd的值。如圖3a和3b所示，對比了在不同峰值顯著性的設置下純水泥漿體的峰值檢測結果。默認設置（3a）和調整后的設置（3b）分別識別出不同的峰值，表明算法可通過參數調整區分C₃S主峰和硫酸鹽耗盡峰。然而，在酒石酸緩凝劑的存在下，C₃S主峰和硫酸鹽耗盡峰可能重疊，僅能識別出一個可區分的峰值（圖3c），體現了峰值檢測在含緩凝劑樣品中的挑戰。

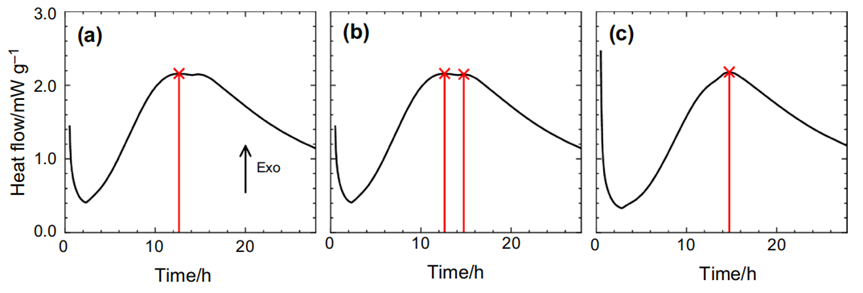

圖3 （上）純水泥漿體（a、b）與含有酒石酸水泥漿體的峰值檢測

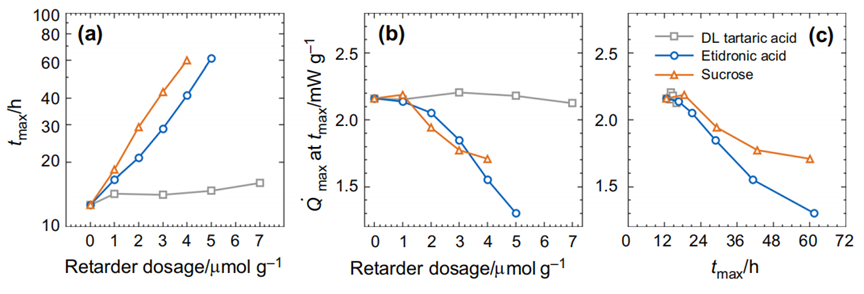

圖4 （下）最大熱流時間t_max和熱流值Q_max與緩凝劑劑量的關系

盡管如此，在大多數情況下實驗的最大熱流時間t_max和最大熱流量Q_max是可以確定的。三種緩凝劑濃度對t_max和Q_max的影響結果如圖4，最大值出現時間t_max隨劑量的增加近似呈指數增長。此外，在劑量超過2 μmol/g時，蔗糖和依替膦酸的增長趨勢相似，而DL-酒石酸的變化較小。隨著緩凝劑用量增加，最大熱流值逐漸減小，其中依替膦酸的降低幅度比蔗糖更顯著，DL-酒石酸的影響則較小。在相同緩凝時間下，蔗糖的最大熱流值Q_max高于依替膦酸（圖4c），表明蔗糖對水化反應強度的抑制作用相對較弱。在研究范圍內，酒石酸對C₃S反應的最大熱流影響甚微。主水合峰的變平被解釋為最近C-S-H沉淀變慢的結果。

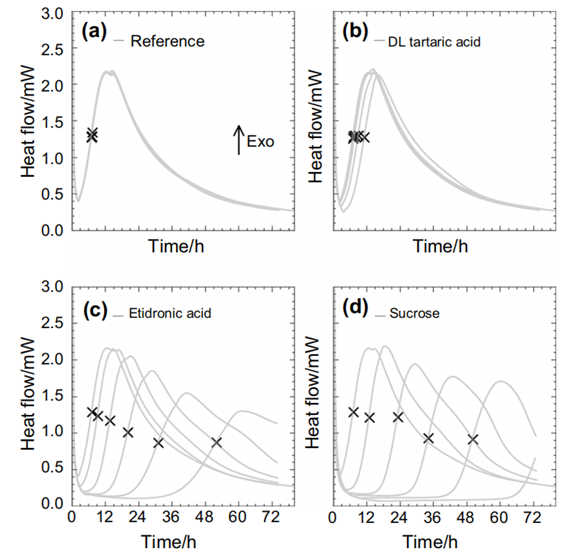

圖5 最大斜率檢測的準確性驗證

水泥的凝固時間與最大加速時間t_m相關，通過結合熱流曲線一階導數的峰和峰寬來確定拐點。如圖5所示，圖中黑色十字標記為算法檢測到的（t_m，Q_m）點，通過與熱流曲線的視覺對比可知，這些點準確對應曲線的拐點。參考組（無緩凝劑的水泥漿體）的五次重復實驗中(圖5a)，算法檢測到的拐點位置一致性良好，表明該方法具有較高的重復性。對比含不同緩凝劑樣品（圖5b-d），算法均能穩定識別出各自的拐點，驗證了方法在不同體系中的適用性。

圖6展示了最大加速時間t_m和C₃S反應梯度（最大斜率）與緩凝劑劑量的關系。如圖6a所示，t_m隨著緩凝劑劑量的增加而延長，變化趨勢與t_max相似。蔗糖的t_m延長最為顯著，體現出較強的緩凝效率。在較大的緩凝時間（t_m＞30 h）下，蔗糖組的熱流曲線斜率約為依替膦酸組的2倍（圖6b），表明蔗糖緩凝體系中C₃S水化的加速速率更快，反映了兩種緩凝劑作用機制的差異。

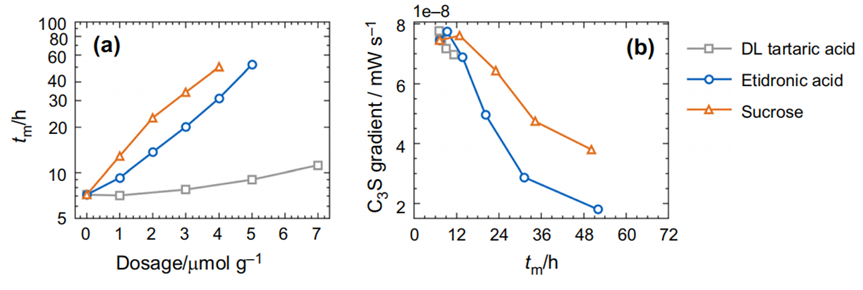

圖6 （上）最大斜率及對應時間與緩凝劑劑量的關系

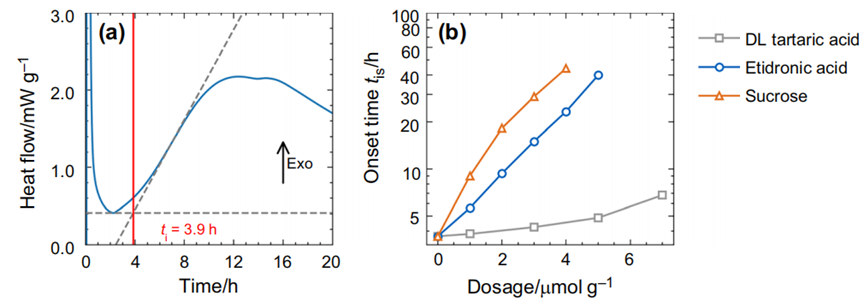

圖7 （下）誘導期結束時間的測定及與緩凝劑劑量的關系

誘導期的結束時間t_is可以通過確定C₃S峰的最大斜率與誘導期最小熱流的切線交點來量化。算法生成的切線（圖7a）與手動繪制結果一致，測得的水泥的t_is均為3.9h，驗證了該方法的正確性。不同緩凝劑t_is劑量依賴性如圖7b所示，t_is隨著緩凝劑劑量的增加而延長，其中依替膦酸的t_is在半對數坐標上呈良好的線性關系，蔗糖次之，DL-酒石酸的變化較小。

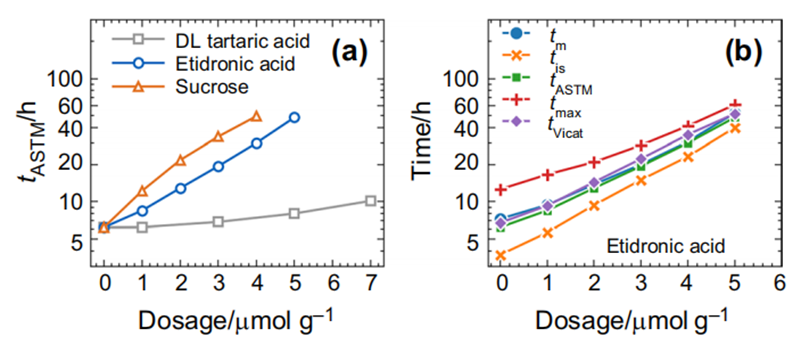

圖8 不同方法測定的特征時間與緩凝劑劑量的關系

根據ASTM C 1679標準測定起始時間時，需確定熱流值，該值對應于主水化峰期間最大熱流的50%（Q_ASTM）。其與緩凝劑劑量的關系如圖8a所示。將不同方法測定的特征時間參數（t_m、t_is、t_ASTM、t_max）以及維卡初凝時間（t_Vicat）與緩凝劑劑量的關系進行對比，如圖8b所示，t_m和t_ASTM與維卡初凝時間（t_Vicat）高度吻合，表明量熱法測定的特征時間可有效反映水泥的實際凝結行為。t_m、t_is和t_ASTM隨劑量變化的趨勢更為穩定，而t_max因受硫酸鹽耗盡峰的干擾，偏離指數趨勢更明顯。

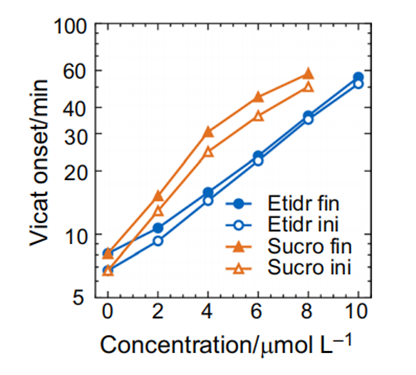

圖9 維卡初凝和終凝時間與緩凝劑劑量的關系

研究團隊利用自動維卡儀測定了含蔗糖、依替膦酸的水泥漿體的維卡凝固時間（圖9）。維卡初凝和終凝時間均隨緩凝劑劑量增加而延長，且在半對數坐標上大致呈線性關系，與量熱法測定的特征時間變化趨勢一致。高劑量蔗糖組的維卡時間偏離對數趨勢，可能與高濃度下緩凝機制的變化有關。在相同劑量下，蔗糖對維卡時間的延長作用比依替膦酸更顯著，與量熱法得出的緩凝效率一致，驗證了量熱法分析結果的可靠性。

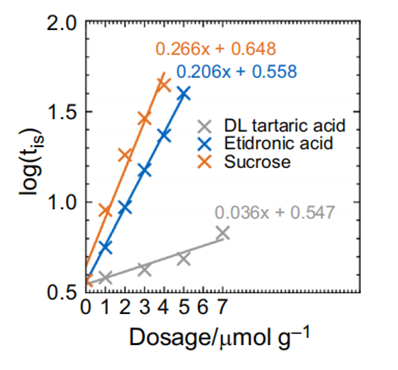

圖10 誘導期時間與緩凝劑劑量的線性擬合

通過對三種緩凝劑的誘導期結束時間t_is的對數與劑量進行線性擬合，結果如圖10所示，蔗糖的擬合斜率為0.266，依替膦酸為0.206，DL-酒石酸為0.036，斜率越大表明緩凝效率越高，再次驗證了蔗糖＞依替膦酸＞DL-酒石酸的緩凝效率排序。其中，依替膦酸的擬合優度（R²＞0.999）最高，表明依替膦酸的t_is與劑量的指數關系比較穩定。利用數學擬合的方法，為預測緩凝效果提供了定量模型。

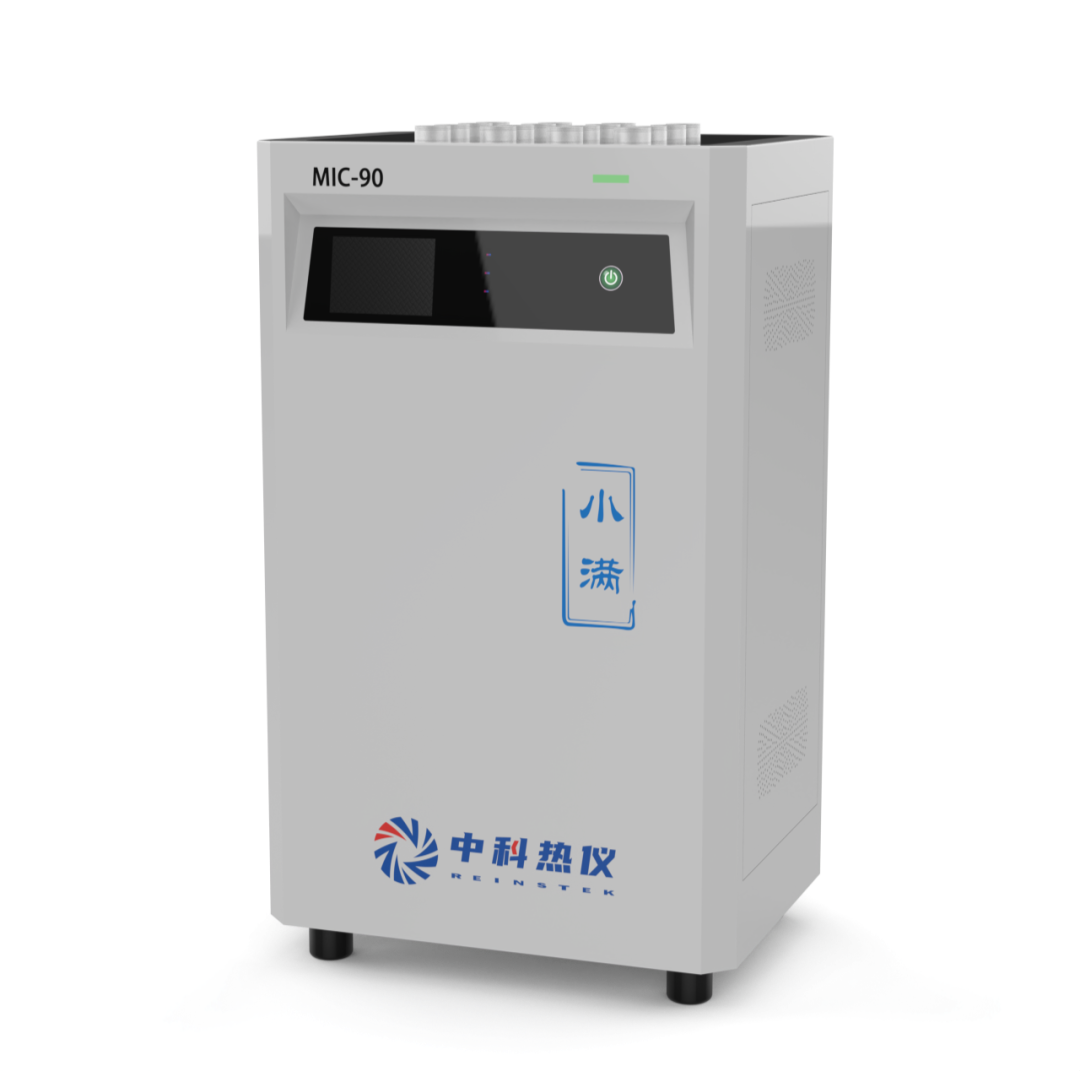

在水泥水化熱研究中，精確獲取量熱特征參數至關重要。中科熱儀的MIC-90型多通道等溫量熱儀，具備優異的溫度控制精度和高靈敏度的傳感器，可在穩定的實驗溫度下精準捕捉到水泥水化過程中極細微的熱流變化?；?/span>多通道設計更可以在不同配方間進行橫向對比，一次實驗即可平行測試多組樣品。此外，MIC-90等溫量熱儀還可用于微生物生長、含能材料穩定性評價等應用領域。
