AFM在磁學中的應用：從MFM技術到典型研究實例
原子力顯微鏡（Atomic Force Microscopy, AFM）不僅能夠表征材料的表面形貌，還衍生出多種功能模式用于研究材料的不同物理性質。其中，在磁學研究中應用最廣泛的一種模式是磁力顯微鏡（Magnetic Force Microscopy, MFM）。MFM能夠在納米尺度上直接成像材料的磁結構，是研究磁疇結構、磁記錄材料以及自旋電子器件的重要工具。
磁力顯微鏡（MFM）原理
磁力顯微鏡（MFM）是一種基于AFM發展的掃描探針技術，通過磁性探針與樣品磁場之間的相互作用力來獲得樣品的磁結構信息。在MFM實驗中，探針通常是在普通AFM探針表面鍍一層磁性材料（如Co、CoCr等），使探針具有磁矩。當磁性探針靠近樣品表面時，探針磁矩會與樣品產生的漏磁場（stray magnetic field）相互作用，從而產生磁力梯度。
這種磁力會改變懸臂梁的振動特性，例如：振動相位變化，共振頻率變化，振幅變化。最終得到的MFM phase圖像反映了樣品表面磁場分布，一般來說：
亮對比：磁場方向與探針磁矩同向（吸引）
暗對比：磁場方向與探針磁矩反向（排斥）

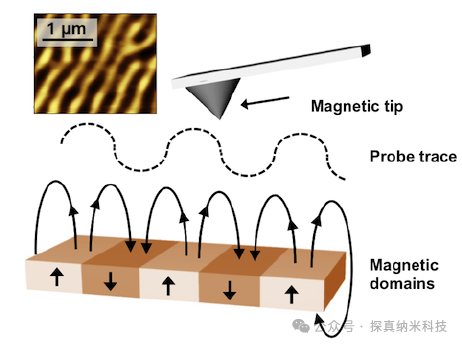

Figure 1: Schematic of magnetic force microscopy[1].
MFM可以研究什么磁學信息
a. 磁疇結構（Magnetic domains）
b. 磁疇壁（Domain walls）
c. 磁疇尺寸和分布
d. 漏磁場分布
e. 磁記錄位結構
f. 納米磁結構

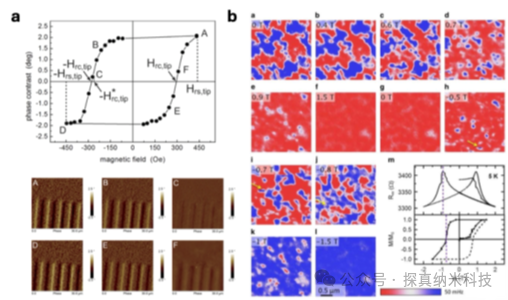

Figure 1: (a) Hysteresis curve of the MFM phase contrast and examples of MFM images of the periodic magnetic domains of a standard floppy disk [2]. (b) Topographic and MFM images of the Sb1.89V0.11Te3 thin film at 5?K [3].
MFM的典型應用
1.磁疇結構研究
在鐵磁材料中，磁矩通常不會完全一致排列，而是形成不同方向的區域，即磁疇（magnetic domain）。磁疇結構直接影響材料的磁性能，MFM可以直接觀察這些磁疇結構，例如可以分析：
· 磁各向異性
· 磁疇壁運動
· 磁翻轉機制
3. 磁存儲材料研究
MFM最早的重要應用之一就是磁記錄介質（hard disk）研究。通過MFM可以：
a. 觀察記錄位尺寸
b. 分析記錄密度
c. 研究寫入過程
d. 優化磁記錄材料
3. 自旋電子器件研究
在現代自旋電子學（spintronics）研究中，MFM也是重要的表征工具。例如研究：磁疇壁存儲器（racetrack memory），磁渦旋（magnetic vortex），磁斯格明子（skyrmion）。其中，磁斯格明子（skyrmion）是一種拓?fù)浞€(wěn)定的磁結構，尺寸可小到幾十納米，被認為是下一代超低功耗存儲器的重要候選結構。MFM能夠清晰觀察到：kyrmion分布，skyrmion運動，外場調控行為，這對于設計新型自旋電子器件具有重要意義。
MFM探針
MFM探針通常在硅基探針表面鍍膜磁性材料（如Co或CoCr）得到。
探真納米科技磁性探針已實現穩定出貨，并支持定制（磁性材料膜厚）等，歡迎咨詢合作。
