在使用示波器進行調試和故障定位時，觸發（Trigger）是否設置正確，往往決定了你能不能“看到正確的波形"。很多工程師都有類似經歷：信號明明存在，波形卻不停滾動、畫面抖動，甚至偶爾“閃一下就消失"了。其實，絕大多數問題，并不是示波器性能不夠，而是觸發沒有設置對。這篇把觸發原理 + 11 種觸發 + 操作步驟講透，本文將以 InfiniiVision 4000 X 系列示波器為例進行介紹。

一，先搞懂：示波器觸發到底是什么？

觸發 = 告訴示波器什么時候開始抓波形

設置對了→波形穩定不飄

設置錯了→畫面亂滾、閃一下就沒

核心三要素：

觸發源（選 CH1/CH2 / 數字通道）

觸發電平（電壓閾值）

觸發方式（邊沿 / 脈沖 / 碼型…）

二，11 種觸發方式 + 詳細步驟

1. 邊沿觸發

抓上升 / 下降 / 交變 / 任一沿，時鐘 / 方波

按【Trigger】觸發鍵

選邊沿觸發

選觸發源（CH1/CH2/D0…）

選斜率：上升沿 / 下降沿 / 交變沿 / 任一沿

調觸發電平

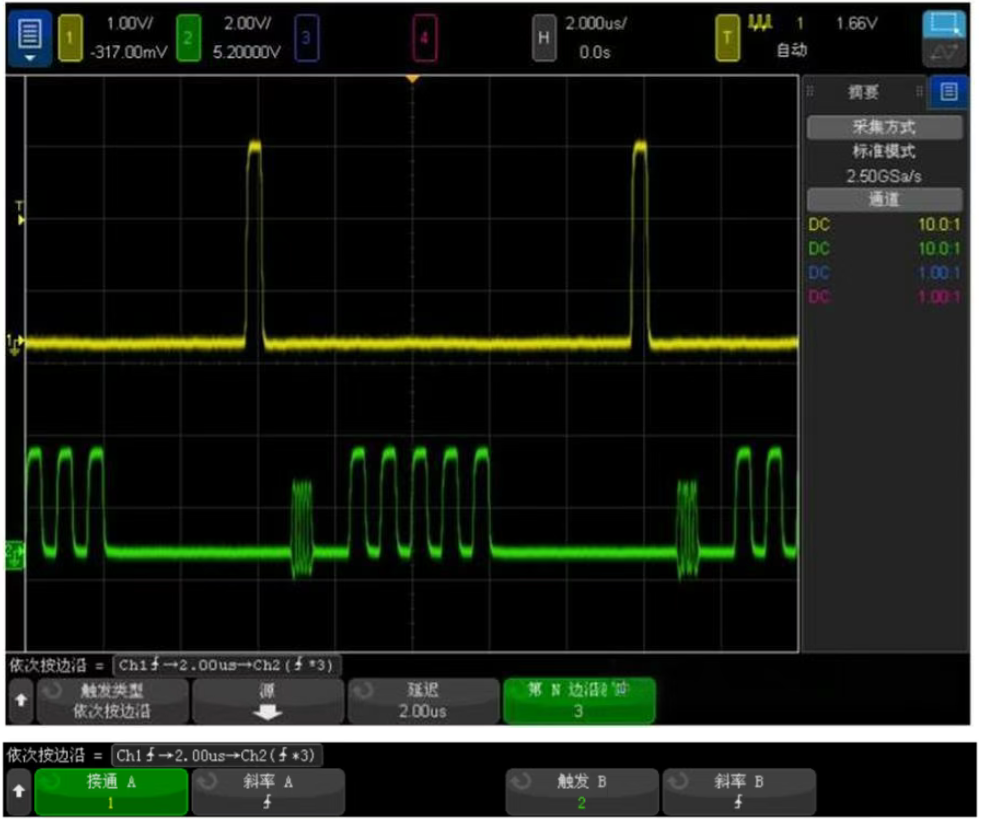

2. 依次按邊沿觸發

復雜時序、多事件關聯分析

按【Trigger】→選依次按邊沿

設置接通 A 通道 + 斜率 A

設置觸發 B 通道 + 斜率 B

設 A→B 延遲時間

選第 N 個邊沿 B 觸發

3. 脈沖寬度觸發

抓毛刺、異常脈寬、丟脈沖

按【Trigger】→選脈沖寬度

選信號源 + 調電平

選正 / 負極性

設限定符：</> / 范圍

輸入寬度閾值

4. 碼型觸發

多通道邏輯組合、數字總線、異常碼型

按【Trigger】→選碼型

選持續時間限定符（輸入 /</>/ 超時 / 范圍）

設模擬 / 數字通道碼型（0 低 / 1 高 / X 無關）

可指定 1 個邊沿觸發

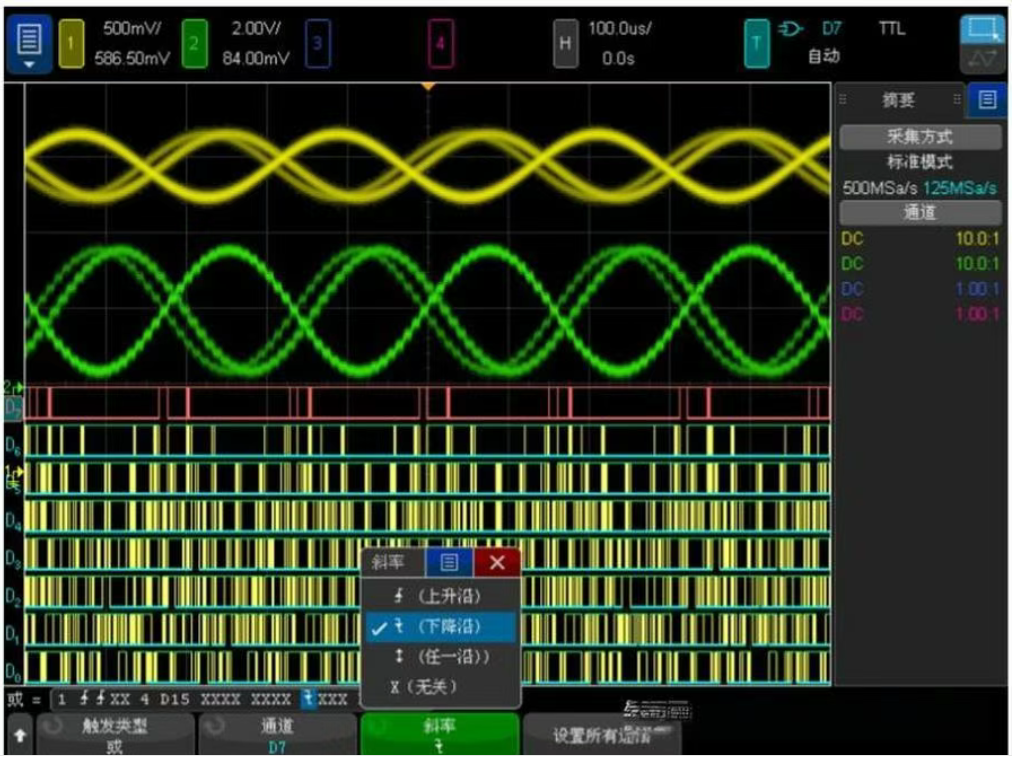

5. OR 觸發

多信號監測，任一通道滿足就觸發

按【Trigger】→選OR

選全局斜率

勾選要監測的通道

每個通道單獨設斜率 / 無關

調觸發電平 / 閾值

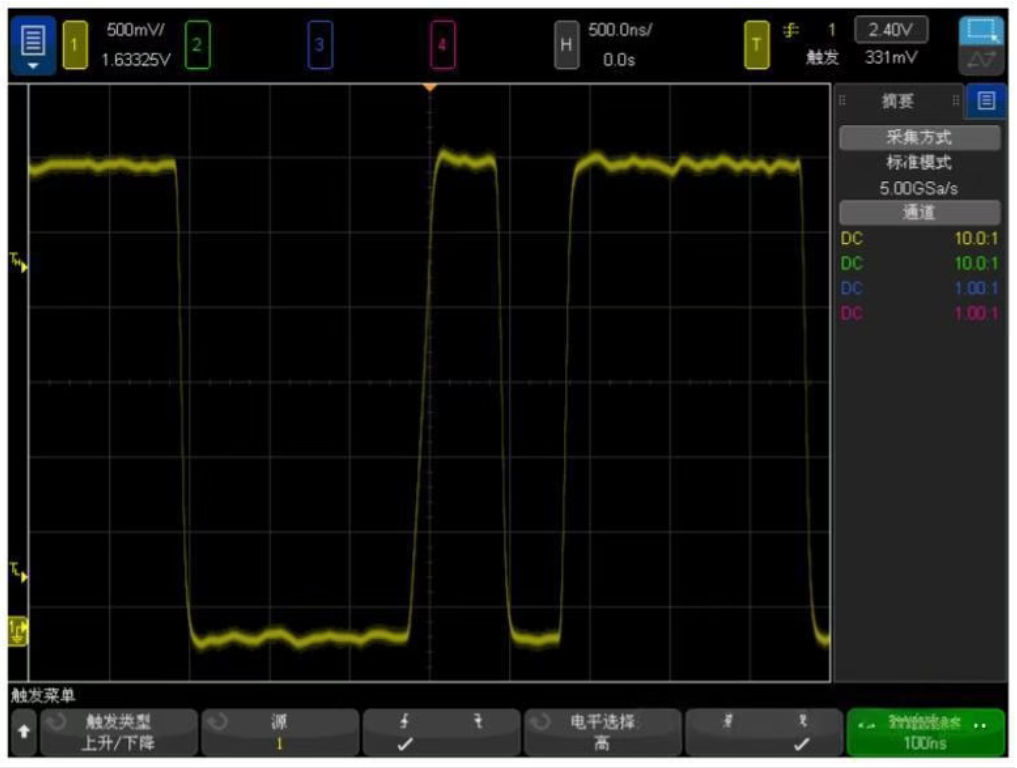

6. 上升 / 下降時間觸發

測邊沿快慢、信號完整性、驅動能力

按【Trigger】→選上升 / 下降時間

選上升沿 / 下降沿

設高 / 低閾值電平

限定符：大于 / 小于

設時間閾值

7. 第 N 個邊沿猝發觸發

間歇通信、突發數據、NFC 信號

按【Trigger】→選第 N 邊沿猝發

選源 + 斜率

設空閑時間

設要捕獲的第 N 個邊沿

8. 矮脈沖觸發

抓欠幅、跨一個閾值不跨另一個的異常脈沖

按【Trigger】→選矮脈沖

選源

選正 / 負 / 任一矮脈沖

設高 / 低閾值

可選寬度限定（</>）

9. 設置和保持觸發

DDR/FPGA/CPU 時序，查 Setup/Hold 沖突

按【Trigger】→選設置和保持

選時鐘通道 + 電平 + 邊沿

選數據通道 + 電平

設建立時間 < 設置

設保持時間 < 保持

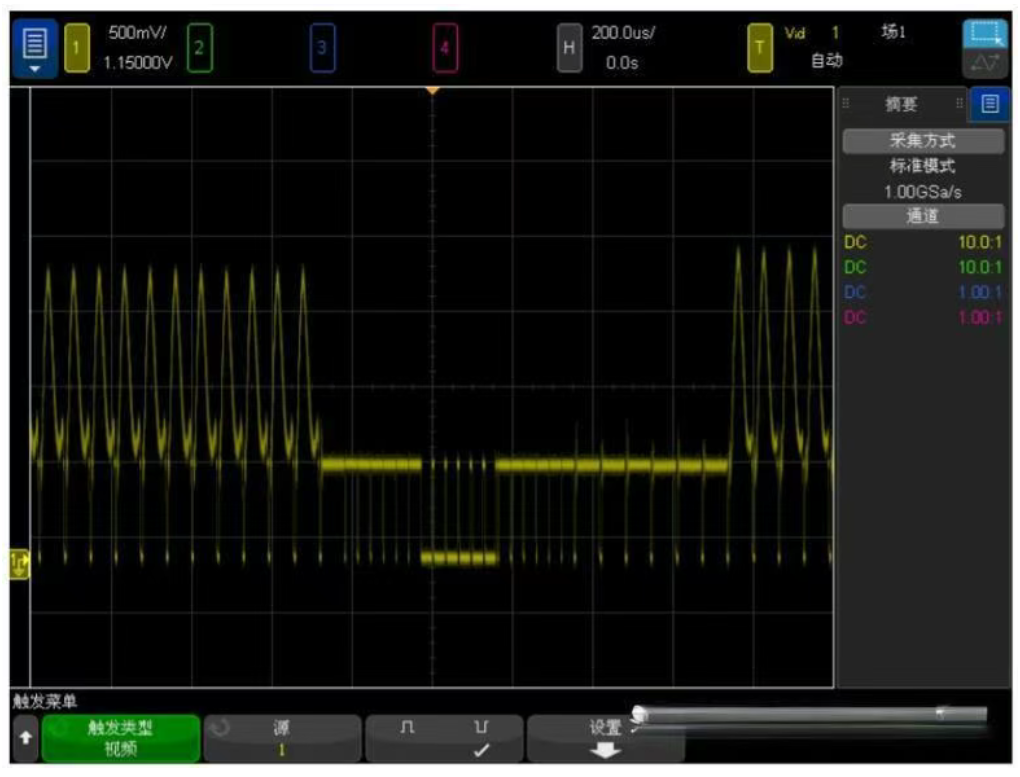

10. 視頻觸發

模擬視頻、顯示接口，鎖行 / 場同步

按【Trigger】→選視頻

選信號源

設同步極性

選標準（NTSC/PAL/HDTV）

選模式：所有行 / 場 / 指定行

11. 串行 + 區域觸發

I2C/SPI/UART 協議、屏幕區域篩選

畫矩形區域 1/2

設必須相交 / 不得相交

綁定通道源

多區域邏輯 AND/OR

按 Zone 鍵開關

三，新手快速設置流程

選觸發源（接信號的通道）

選觸發方式（優先邊沿）

調觸發電平（波形中間位置）

選自動 / 正常 / 單次模式

穩定后再測量

四，11 種示波器觸發方式用途對比

五，避坑 3 條鐵律

探頭 X10?示波器通道必須設 10X，否則讀數錯

噪聲大開噪聲抑制 / 帶寬限制 20M

抓毛刺用峰值采樣 + 脈沖寬度觸發
