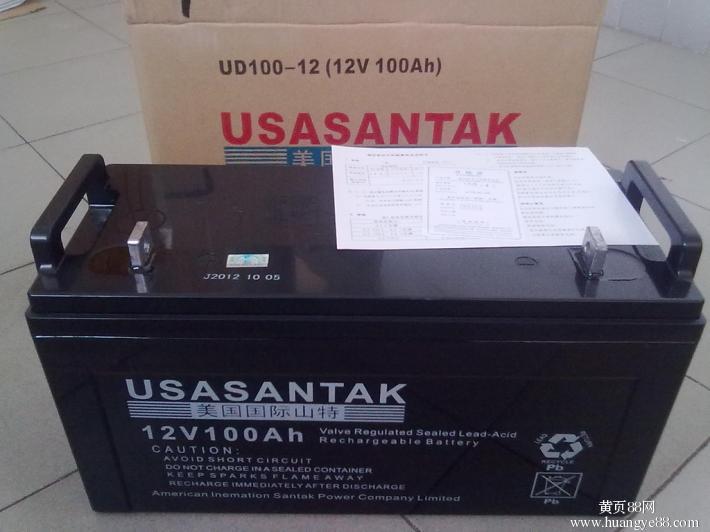

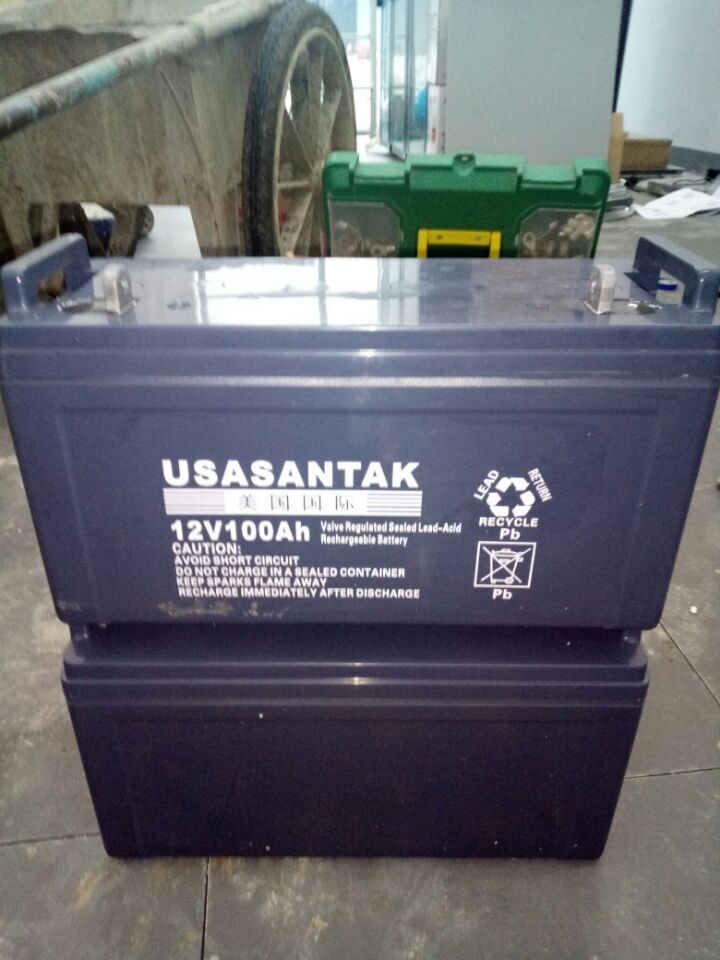

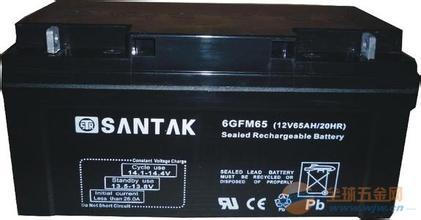

吉林山特鉛酸免維護蓄電池12V100AH

山特蓄電池特點：4. 汽車在正常行駛時，蓄電池一般都處于充電狀態，但若因調節器調節不當?shù)仍颍率拱l(fā)電機供電能力低，或因啟動頻繁而消耗蓄電池電能過多，或因用電設備有短路故障造成蓄電池嚴重虧電時，均應對蓄電池進行補充充電。

SANTAK山特蓄電池6GFM-17系列-閥控式密封免維護鉛酸蓄電池特性：
1. 安全性能好：正常使用下無電解液漏出，無電池膨脹及破裂。
2. 放電性能好：放電電壓平衡，放電平臺平緩。
3. 耐震動性好：*充電狀態的電池*固定，以4mm的振幅，16.7Hz的頻率震動1小時，無漏夜，無電池膨脹及破裂，開路電壓正常。

SANTAK山特蓄電池6GFM-17系列-閥控式密封免維護鉛酸蓄電池特性：
1. 安全性能好：正常使用下無電解液漏出，無電池膨脹及破裂。
2. 放電性能好：放電電壓平衡，放電平臺平緩。
3. 耐震動性好：*充電狀態的電池*固定，以4mm的振幅，16.7Hz的頻率震動1小時，無漏夜，無電池膨脹及破裂，開路電壓正常。
4. 耐沖擊性好：*充電狀態的電池從20cm高處自然落至1cm厚的硬木板上3次。無漏夜，無電池膨脹及破裂，開路電壓正常。
5. 耐過放電性好：25攝氏度，*充電狀態的電池進行定電阻放電3星期（電阻值相當于該電池1CA放電要求的電阻），恢復容量在75%以上。
6. 耐過充電性好：25攝氏度，*充電狀態的電池0.1CA充電48小時，無漏夜，無電池膨脹及破裂，開路電壓正常，容量維持率在95%以上。
7. 耐大電流性好：*充電狀態的電池2CA放電5分鐘或10CA放電5秒鐘。無導電部分熔斷，無外觀變形。

SANTAK山特蓄電池長壽命蓄電池 充電方法
密封鉛酸蓄電池的容量和壽命均受充電電壓，環境溫度等參數的影響，因此使用這類電池的一條重要原則是必須采用正確的充電方法。充電方法取決于電池的使用狀態，通常有兩種狀態，即循環使用CYCLICUSE（作為主電源）和浮充使用FLOAT USE（作為備用電源），對應的充電方法參見下表（表中C為電池的額定容量）

上表中充電電壓是指環境溫度為25℃條件下，當環境溫度發生較大變化時，充電電壓應相應調整， 方法是：
環境溫度每升高1℃，充電電壓降低0.003V/單格
環境溫度每降低1℃，充電電壓升高0.003V/單格
如溫度變化超過10℃，而沒有修正浮充電壓，可能會導致電池損壞，使電池工作在20-25℃范圍內即安裝在空調室內。
注：密封鉛酸電池單格額定電壓是2V，12V電池則是由6個單格串聯組成。

MF系閥控密封式鉛酸蓄電池符合如下標
● JIS C 8707-1992 陰極吸收密封固定型鉛蓄電池標準
● JB/T8451-96 中華人民共和國機械行業標準
● YD/T 799-2002 中華人民共和國通信行業標準
● DL/T 637-1997 中華人民共和國通信行業標準

2.   山特UPS電池(山特蓄電池)應用領域

（4）模塊化UPS便于裝卸運輸安裝

傳統的立柜式UPS是一個整體，單個機架就比較重，如容量100KVA的重量一般為1000kg左右，尺寸一般也超過2m³ ，若選用250KVA或功率更大的UPS，包裝/運輸/裝卸/機房門或者走道偏小/電梯載重不夠/樓層層板支撐力不夠等都可能存在嚴重的問題。

傳統大功率UPS的結構限制了只能采用立式包裝和立式運輸，大大限制了運輸車輛的選擇。而采用模塊化UPS，2個～4個人力即能搞定機架，1～2人能搞定模塊的安裝，并且模塊可以分開包裝，機架可以臥式包裝及運輸。

（5）模塊化UPS可維護性大大增強

傳統的UPS維修成本高、備件到達周期比較長，且發生重大故障時，返回廠家運輸困難，zui重要的是影響負載設備的正常使用。如果選用模塊化UPS，用戶備用一個模塊，如果設備發生故障，即使空運一個模塊也不是很長時間。且UPS模塊本身具有熱拔插功能，可以在不中斷負載供電以及確保人身安全的前提下更換故障模塊。這樣維護將變得方便并且成本低。

模塊返回工廠維修與現場維修相比，不但維修成本更低，因為工廠有比較*的監測措施，維修質量更可以得到保障。維修程序簡潔暢通。

（6）模塊化UPS，可以節省用戶投資

經計算，10KVA容量的模塊構成“4+2”系統給40KVA負載供電的平均年故障率為0.054%，而2個40KVA單機“1+1”并統的平均年故障率為0.09%，高于前者。而隨著技術進步和模塊化UPS批量，總?cè)萘?0KVA的成本應該低于80KVA的成本。

吉林山特鉛酸免維護蓄電池12V100AH

據統計，用戶的實際負載一般都比設計值小很多，負載率平均不到50%，設負載率為50%，則“4+2”系統變?yōu)?ldquo;2+6”的系統，則平均年故障率將降低3個數量級，或者用戶只需要“2+2”模塊化系統即可滿足負載要求，此時年故障率為0.011%，不到“1+1”系統的八分之一。

（7）模塊化UPS，可以便于用戶以后擴容（可升級性）

如果系統初期的不是滿配置，以后增加模塊擴容將比較容易，初期規劃確保這種配置能夠隨負載的逐步增加而擴容，并且充分考慮在供電系統擴容過程中對原有負載的不間斷供電。

（8）模塊化UPS能縮短工程安裝周期

同型號模塊組成不同容量的系統時，機架式并聯功率電纜和信號電纜都在出廠時布好，因此現場工程安裝布線簡單。而傳統UPS各種容量的尺寸不同，并機時存在并機電纜現場的制作和連接，將比較麻煩。

（9）模塊化UPS便于廠家系列化產品推出

假設采用20KVA的模塊組成系統，則可以組成20/40/60/80/100KVA…的系統，反過來如果是單機系統，則需要各個系統容量分別開發，廠家投入開發費用和時間增加，而這些費用將zui終轉嫁到用戶身上。

（10）模塊化UPS便于廠家采購材料和生產備貨

供貨期有保證：對于大功率UPS，用戶具體需要哪個功率無法確定，可能供應商庫存有60KVA機器，但是用戶卻來一個80KVA訂單，而大功率UPS的生產周期比較長（一般需要1個月），但用戶需求時間一般是10天半月甚至現貨，如果是模塊化UPS，則不存在問題，只要庫存一定數量的模塊和通用機架便可。

制造商元器件備貨方便：不同容量的單機UPS采用的功率器件和磁性元件不同（IGBT/SCR/接觸器/變壓器/電感等容量不同），廠家?guī)齑孢@些元器件給大規模定制帶來麻煩。而采用模塊化UPS的不同容量的系統，其中采用的元器件相同，便于規模采購從而降低成本，zui終讓利于UPS用戶。UPS模塊化將在生產量、成本的節約、產品的質量以及交貨速度等各方面都取得了飛躍性的進步。

我們還應注意到，批量生產還存在著另一個重要的目的：除了便于產品的組裝之外，另一個優勢是生產可互換部件。

（11）模塊化UPS便于售后維護

如果用戶備有備用模塊則用戶自己可以檢測判斷更換。如果用戶沒有備用模塊，廠家郵寄模塊也比較方便或者廠家維護人員隨身攜帶都可以。模塊化UPS現場只需更換模塊而無須現場打開外殼維修。

對于采用了相同型號的模塊組成幾個不同容量模塊化的UPS系統用戶，模塊的通用為用戶維護帶來便利。更換故障模塊輕松搞定。

模塊化UPS采用熱拔插技術，能將故障情況限制在供電系統的zui小范圍（功能模塊）內，因而在進行維修服務時無需系統停止其負載的正常運行。

（12）模塊化UPS省電

一般來說UPS是在一定負載范圍內的效率才比較高，而在負載比較少時效率比較低。據調研，實際用戶的負載率在10—40%之間的概率大約占61%，假設用戶使用模塊化UPS，系統根據負載大小，在保證一定冗余的基礎上，可以休眠一個或者2個模塊（可以手動或者設置自動），讓UPS系統工作在效率比較高的區域。

 設模塊在負載率20%UPS效率為85%，負載率40%時UPS效率為90%，對于首期實際40KVA/32KW但是終期設計容量100KVA/80KW系統，有2種配置：

1．采用2個100KVA /80KW的UPS并機，則首期正常時負載率為20%，終期有一臺故障時負載率為100%(如果終期一臺負載率大于80%時，系統需要考慮擴容)。初期系統正常時耗電32KW/80%=40KW；

2．采用“5+2”個20KVA/16KW的模塊并機，可計算得到，“5+2”系統的可用性比“1+1”系統的可用性稍高（在滿載條件下可用性比例是9/8左右，如果負載率小，則相當于“2+5”，可用性比例更高）。則首期正常時休眠2個模塊，則為“3+2”系統，此時負載40KVA/100KVA=40%，終期可以全部模塊投入使用。此時正常時耗電32 KW/90%=35.55KW。

第2種配置的耗電比*種配置的耗電低4.45KW。

（13）模塊化UPS便于與主設備一起安放，占用更小的機房面積

運營商越來越關注整體運行成本“TCO（Total Cost of Ownership）”，除了首期的設備購買成本，還有房租、電費以后維護等綜合成本。設備占用機房面積的租金也成為合同評標的一項重要組成部分，10年的機房租金遠超過純設備的價錢，所以在選擇電源解決方案的時候運營商傾向于選擇機房面積占用小的。一個機架可達4000A模塊化的通信用高頻直流電源系統，與一個機架400A的傳統相控電源系統占用一樣的機房面積。如果UPS能與主設備并排，占用較小的機房面積，UPS產品的競爭力會更強。

傳統UPS因為容量/變壓器等尺寸限制，不同容量的機器高矮不同，并且沒有標準。如果放置在主機房顯得不很整齊和美觀，如果采用模塊化UPS，則可以采用與主設備（目前通信領域大部分負載為嵌入機架的19英寸42U服務器）相同尺寸。這樣可以讓機房的所有設備顯得渾然一體。

（14）與油機兼容性好

相對傳統相控UPS，因為模塊化UPS 都采用有源功率因數矯正，輸入功率因數PF值能達到0.99，輸入電流諧波THDI能小于5%，便于與油機兼容，降低油機容量與UPS容量的比例，降低用戶供電保障系統的總投資。

（15）模塊化UPS同樣適用于雙路電源方式，在同樣數量級的可用度時，成本比傳統雙路供電方案低

針對目前服務器等關鍵設備一般采用雙交流電源來保障，當其中一個電源故障，服務器還能工作。對于傳統UPS而言，采用4臺UPS組成“1//1+1//1）”系統給負載供電，當負載容量小于1臺UPS容量時，可以達到雙倍備份的可用度指標。對于模塊化UPS，則2架UPS系統可以接近達到雙倍備份的可用度指標。后者的成本節約將近一倍。

3、模塊化UPS存在的問題

3.1 模塊化UPS在客戶中認可度不高

直流電源并聯很簡單，電壓幅值相同、極性相同即可，因電流本身單向，均流技術也比較容易，存在環流問題。而2路或者多路交流電源的并聯存在同幅值、同頻率、同相位、同波形等多個參數，電流本身的雙向造成均流將變得非常復雜。模塊化UPS的可用性高出普通傳統UPS的數倍甚至數十倍。但從模塊化UPS上市至今有近10年的歷史，確實有一些品牌的模塊化UPS的故障率較高。因而目前模塊化UPS在客戶中特別是客戶的認可度不太高。因此，實實在在地提高模塊化UPS可靠性及可用性是提高客戶認可度的必要前提。

3.2 價格高

模塊化UPS的技術難度大，廠家投入研發的成本很高，廠家為了收回投資成本，則定價高于普通傳統的UPS。隨著國內廠商的研發投入，技術的進步將帶來可靠性的提高，模塊化UPS更利于大規模定制，則成本將呈相對下降趨勢。

3.3 無輸出隔離變壓器問題

隔離變壓器是指輸入和輸出之間沒有電氣連接。模塊化UPS的模塊內部一般都不具有工頻隔離變壓器。

3.3.1 傳統UPS中的隔離變壓器不能解決N-PE電壓不為零問題

UPS都具有轉旁路功能的靜態開關，靜態開關只是將負載在逆變電壓和旁路電壓的火線之間切換，而對中線是不切換的，也就是說UPS的輸出中線與輸入中線是電氣連接一起的。既然是電氣連接，UPS本身就無法將UPS的輸出N-PE電壓降低的。

3.3.2 在負載端加隔離變壓器可解決零地電壓高問題

傳統工頻UPS也無法解決零地電壓高問題。零地電壓高的原因是由于三相負載不平衡或者負載中有諧波電流，而零線有線路電阻造成。有4個方法降低零地電壓：一是將三相中各相負載平均配置，二是減少諧波電流大的負載，三是加粗零線，zui*的方法是在負載前端側增加一個隔離變壓器比在UPS側增加隔離變壓器的效果更佳（否則，如果負載輸入存在諧波電流，則在UPS輸出端到負載輸入端之間存在零線上的壓降而又會造成的零地電壓）。

3.3.3 無隔離變壓器的UPS應用越來越廣泛

（1）計算機負載對中線和火線是要求與處理是相同的

辦公產品安全規則（如IEC950和UL1950）禁止對中線和火線采取不同的處理措施，只要看計算機中電源原理圖就知道電源火線和零線是以

不間斷電源 軍備電源
醫療設備 監控系統
通信設備 航空/航海系統
石化工業 電廠/電站等

3． 山特UPS電池(山特蓄電池)鉛酸蓄電池特性

● 免維護（壽命期內無需加酸加水）。
● 使用嚴格的生產工藝，單體電壓均衡性佳。
● 采用特殊板柵合金，抗腐蝕性能及深循環性能好，
自放電極小。
● 吸附式玻璃纖維技術使氣體復合效率高達99%且內
阻低，大電流放電性能優良。

4． 山特UPS電池(山特蓄電池)鉛酸蓄電池安裝要求

● 使用前檢查電池外觀有無裂紋，破損，漏液現象，
一經發現應及時查找原因或進行更換。
● 電池應安裝在遠離火源，熱源（大于2M）的地方，
必須有良好的排氣通風條件，應確保電池運行的環
鏡溫度在15-25度。使得電池有較長的使用壽命。
● 充電電流電壓，時間必須按廠家規定執行，電池避
免過充過放電。
● 搬運，安裝，使用過程中應避免電池正，負極短路。

5. 山特UPS電池(山特蓄電池)鉛酸蓄電池使用注意事項

● 拆裝電池應由專業人員完成，若因機械損壞電池電液沾到了皮膚或衣服上。立即用清
水沖洗。如果濺入眼睛，要盡快用大量的清水沖洗并立即上醫院治療。
● 不同容量，不同制造商或新舊不同的電池請勿混用。
● 勿用花纖布或海棉擦拭電池外殼。
● 電池停擱6個月以上，使用前必須進行補充電。

6. 山特UPS電池(山特蓄電池)鉛酸蓄電池規格

7. 山特UPS電池(山特蓄電池)放電特性

6GFM系列密封電池具有的良好的放電特性，尤其是大電流放電的特性更為*。電池放電的容量取決于放電電流，終止電壓和放電時間。

6GFM系列密封電池具有的良好的放電特性，尤其是大電流放電的特性更為*。電池放電的容量取決于放電電流，終止電壓和放電時間。

注意事項
　　(1)非專業人士不得打開蓄電池，以免危險，如不慎電池殼破裂，接觸到，請用大量清水沖洗，必要時請就醫。
　　(2)使用多個電池時，要注意電池間的連線正確無誤，注意不要短路。
　　(3)使用過程中應避免強烈震動或機械損傷
　　(4)使用上、下帶有通氣孔的電池容器以便散熱。
　　(5)請不要讓雨水淋到蓄電池，或者將電池浸入水中。
　　(6)電池的清掃請用盡量擰干的濕抹布進行，請不要使用干布或撣子等，請勿使用化學清洗劑清洗電池。
　　(7)請勿在同箱中混用容量不同，新舊不同，廠家不同的電池。
　　充電方法：
　　充電方法，對電池來講很重要，不正確的充電方法會對電池過充或欠充，影響電池的性能和壽命。
　　常用的充電方法有以下兩種。
　　A、恒壓限流充電，
　　B、恒流充電
　　4.恒壓限流充電：
　　對閥控鉛酸電池，該充電方法是閥控鉛酸蓄電池的充電方法?？刂频某潆婋妷号c環境溫度和電池的使用方式有關。
　　備用電池充電：2.23 ~2.30/單格，在25℃時，
　　循環用電池充電：2.40~2.50/單格，在25℃時。

 蓄電池安全注意事項:

UPS模塊化被認為是UPS的發展趨勢之一，模塊化UPS與傳統UPS相比具有如下優勢：

2.1 通信用48V直流電源高頻模塊化為UPS模塊化樹立了榜樣

90年代初期的可控硅SCR整流的相控電源還非常紅火，如當時專為程控交換機配套的單機架整流器DZY02 48V/ 400A，該設備單機重量約1000kg，可以通過幾個機架并聯獲得更大的系統容量。經過十幾年技術和市場的發展，現在100A的高頻開關整流器模塊可以做到1.5U或者1/2*2U，重量不到10kg，一個19寸標準機架可以配置高達4000A系統。直流電源系統模塊化應用成功為UPS模塊化樹立了榜樣。模塊化UPS系統是類似于目前通信用高頻開關直流電源系統結構、由能完成UPS基本功能的可拔插功能模塊組成的交流不停電供電系統。

2.2 DSP控制技術的發展和功能齊全的DSP芯片大規模商用為模塊化UPS發展打下技術和物質基礎

DSP控制方式是采用軟件控制技術替代原來通過模擬器件實現的控制（如PID比例積分微分等原來通過電阻電容運算放大器等模擬器件來實現）。采用DSP控制，只要軟件測試通過不存在BUG和防干擾做得比較好。如有用戶擔心出廠時各個并聯UPS模塊的均流特性很好，環流很小，但是在使用幾年后均流特性變差，環流增大，這個在以前的模擬控制技術中比較普遍，而DSP控制技術應用將這種漂移降到zui低。功能*的DSP控制芯片出現以及DSP控制技術的發展為UPS模塊化并聯的發展提供了前提和基礎。

2.3 模塊化UPS具有更高的可用性

（1） 可靠性的指標和定義

對于UPS等大多數可修復的設備，只用可靠性指標描述其性能便不全面了，因為它并不能描述出設備在其整個使用壽命內的可用率。從用戶角度講，不但要考慮故障發生的概率，而且還要考慮故障的持續時間。

設備的維修時間MTTR是指設備從發生故障到恢復功能的時間，它由故障發生到故障檢測時間、故障檢測到故障發現時間、后勤保障時間、故障維修時間、恢復時間多個時間段組成。

故障率λ（即失效系數）：元器件或者功能模塊或者系統出故障的概率。

平均*時間MTBF：mean time between failure，MTBF定義為利用數學統計方法計算出的設備在發生的兩次故障之間的運行時間。

故障率λ是MTBF的倒數，…………………………公式1

平均維修時間MTTR（Mean time to repair）來表示。它是設備發生故障瞬間開始到通過維修而重新投入使用所需的平均時間。

修復率μ是MTTR的倒數，…………………………公式2

可用度Availability是一個可用性指標，可用度A與其它幾個指標的關系：

…………………………公式3

對于一般傳統的雙變換UPS系統，UPS有四種工作方式：正常在線雙變換、電池逆變、自動旁路、手動旁路。四種工作方式的目的是為了提高UPS向負載供電的可用性。

 多臺UPS并聯的目的有二：提高系統的容量或增加系統的可用性。

從用戶負載考慮，只要求保障UPS系統送到負載端的電壓不間斷地滿足要求即可。如市電停電或者UPS整流器部分故障，只要在電池放完電之前市電能恢復或者整流器部分的故障能修復即可。也就是說盡管系統出現故障但沒有影響供電。

（2） 單機或者模塊的可用性計算

假設UPS單機或者模塊的MTBF=5萬小時，另分別假設MTTR為0.5小時、5小時、50小時、120小時，計算出系統的可用性為：99.9990%、99.990%、99.90%、99.76%。

對于上述MTTR時間假設，基于如下考慮：

A．假設用戶自己在設備現場，用戶備有可以供更換的備用模塊，模塊更換時間為30分鐘，用戶一發現問題就立即自己更換，則MTTR=30分鐘。這是一種zui短的時間。

B．用戶維護人員不在設備現場，模塊一旦故障即可實時通知（如手機短信）用戶維護人員，設備現場有可供更換用的備用模塊，維護人員在5小時之內趕到現場并完成更換工作。此時MTTR=5小時。

C．用戶自己沒有備用模塊，或者用戶即使有備用模塊但用戶自己不能更換而需要廠家技術人員趕來更換，假設廠家承諾解決問題的時間為48小時 ，因為更換模塊只30分鐘，MTTR=48小時+30分鐘≈50小時（便于計算方便）。

D．對于傳統的立柜式UPS，需要廠家資深的工程師，帶齊備品備件，假設響應時間48小時，現場維修時間3天，則MTTR=48h+3*24h=120h。

對于模塊化UPS，采用第B種情況和C種情況比較合理，即MTTR=5h或者50h。

（3）“N+X”并統可用性模型和計算

定義“N+X”系統的任務剖面為系統提供正常的交流輸出。

工作狀態任務可靠性模型框圖如圖1所示。

1. 電池+-端子間不可短路。（端子間短路可能造成燙傷、發煙、火災危險。）

2. 不可在密閉容器中充電。（在密閉容器中充電，容器破裂可能造成人身傷害。）

3. 電池不能放置在密閉空間里或火源附近。（如放置在這些場所，可能造成爆炸、火災危險。）

4. 轉矩扳手、扳子等金屬工具，請用塑料膠帶等進行絕緣處理后使用。(如不進行絕緣處理，短路后會導致燙傷、蓄電池破損、爆炸。)

5. 不可對本蓄電池進行分解、改造。(蓄電池內部含有硫酸，若接觸到眼睛、皮膚和衣服有可能導致失明或燒傷。)

6. 如發現電槽、蓋等有龜裂、變形等損傷及漏夜現象，請更換此蓄電池。

7. 請不要使用信那水、汽油、煤油、揮發油等有機溶劑和液體洗滌劑清潔電池.如果使用上述物質可能會引起電槽或上蓋(ABS樹脂)出現裂痕、漏液.

8. 請定期更換蓄電池，不要超期使用。
