FAGOR發格公司專門生產數控產品的公司，是機床數控（CNC），數顯（DRO）和光柵尺制造商（shi界第二大數顯表，光柵尺，編碼器制造商，世界前四名數控系統制造商）。
查看更多產品簡介
FAGOR發格光柵尺讀數頭|L2AP50-3D9DH產品參數
| 應用領域 | 道路/軌道/船舶,包裝/造紙/印刷,鋼鐵/金屬,航空航天,汽車及零部件 |
FAGOR發格光柵尺讀數頭|L2AP50-3D9DH詳細信息

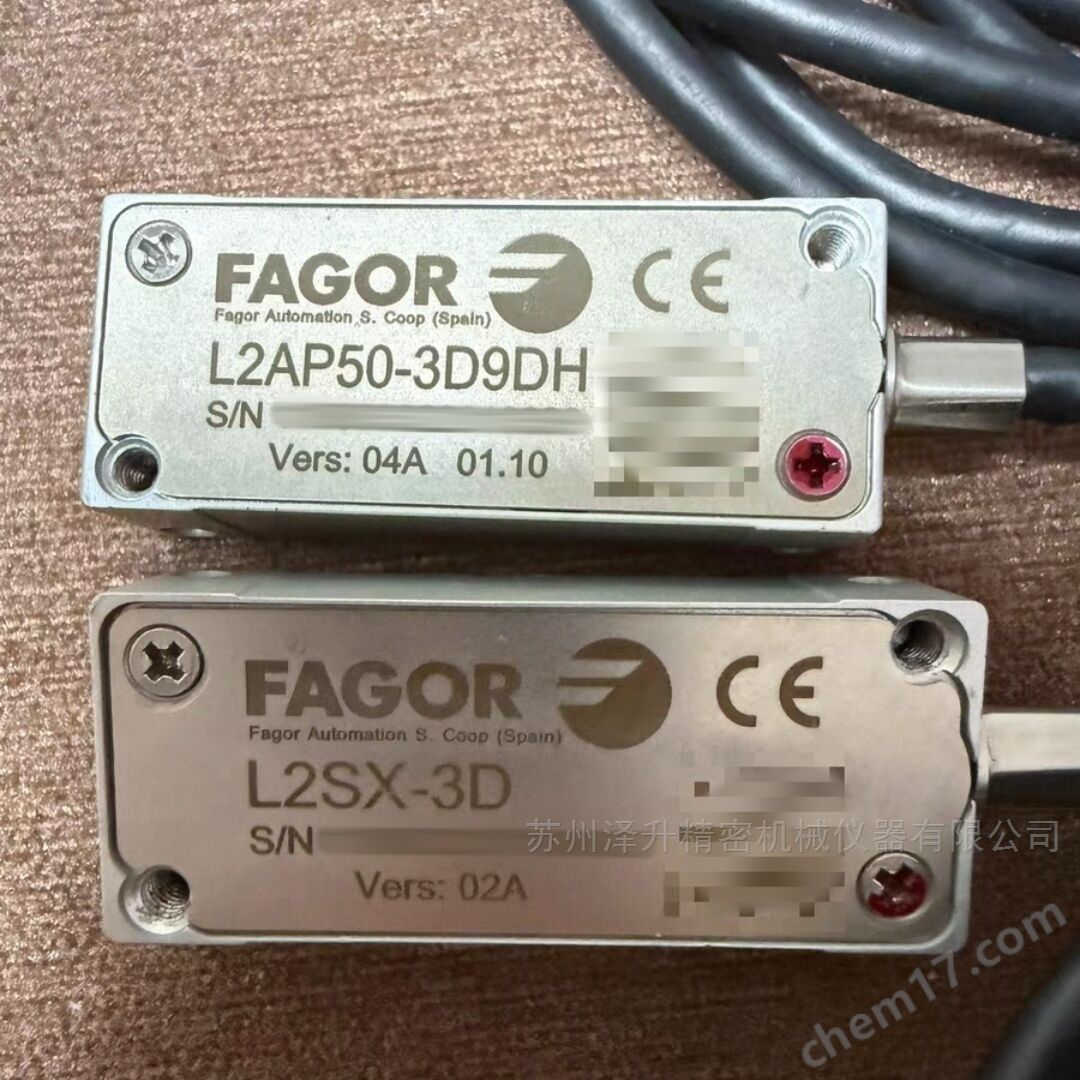

FAGOR發格光柵尺讀數頭|L2AP50-3D9DH西班牙FAGOR法格敞開式光柵尺讀數頭。是 ?FAGOR（西班牙發格）? 生產的一款A(yù)bsolute敞開式光柵尺讀數頭?，采用 ?Panasonic（松下）通信協議?。提供FAGOR L2AP50-3D9DH發格光柵尺讀數頭型號、規格、價格及技術解決方案。
FAGOR發格光柵尺讀數頭|L2AP50-3D9DH西班牙FAGOR法格敞開式光柵尺讀數頭技術參數：
?L2AP50-3D9DH? 是 ?FAGOR（西班牙發格）? 生產的一款A(yù)bsolute敞開式光柵尺讀數頭?，采用 ?Panasonic（松下）通信協議?。
技術參數
?型號名稱?：L2AP50-3D9DH
?牌子：FAGOR（西班牙發格）
?類型?：Absolute敞開式光柵尺讀數頭
?通信協議?：?Panasonic®（松下）協議?
?分辨率?：?0.05 μm?（由型號中的“50”對應）
測量速度?：?480 m/min?
?供電電壓?：?5 V ±10%?，空載電流 ?250 mA?
?測量長度范圍?：?70 mm 至 3,020 mm?，每 ?50 mm? 為一規格
?電纜長度?：?3 米?（由型號中的“3”對應），帶 ?17針圓形插頭?（由“D9H”對應）
?鋼帶規格?：寬 ?10 mm?，高抗腐蝕不銹鋼，背面帶背膠
?防護等級?：?IP40?（僅讀數頭）
?精度?：?±5 μm/m?
?工作溫度?：?0°C 至 45°C?（適用于0.05 μm分辨率、3米電纜配置）
?抗振動?：?200 m/s2?（55–2000 Hz）
?抗沖擊?：?1000 m/s2?（11 ms）
?重量?：約 ?0.17 kg + 0.025 kg/m?（依電纜長度而定）
?用途?：適用于西門子（如840D）、三菱、松下、安川等數控系統的高精度位置反饋
型號命名解析
?L2A?：Absolute 鋼帶刻度尺 + 支持特定協議的讀數頭
?P?：?Panasonic®（松下）通信協議?
?50?：?0.05 μm 分辨率?
?3?：?3 米電纜長度?
?D9H?：?17針圓形插頭?（松下專用接口）
注： ?L2AP50-3D9DH?，與 ?L2AP50-3C9D?（C9D也為17針圓形插頭）功能相近，但“D9H”明確指向松下協議專用接口 ??。
技術參數：
| 型號 | TA + L2RD | TA + L2RX | TA + L2RY | TA + L2RW | TA + L2RW1 | TA + L2RP |
| 測量方式 | 增量式:讀取20 µm柵距刻線鋼帶光柵信號 | |||||
| 鋼帶熱膨脹系數 | αtherm: ≈ 11 ppm/K. | |||||
| 分辨率 | 5 µm | 1 µm | 0.5 µm | 0.1 µm | 0.1 µm | 可達 0.1 µm |
| 輸出信號 | TTL 差分 | TTL 差分 | TTL 差分 | TTL 差分 | TTL 差分 | 1 Vpp |
| 增量信號周期 | 20 µm | 4 µm | 2 µm | 0.4 µm | 0.4 µm | 20 µm |
| 輸出頻率 | 200 kHz | 1 MHz | 1 Mhz | 1.5 Mhz | 2.5 Mhz | 400 Khz |
| 測量速度 | 240 m/min | 240 m/min | 120 m/min | 36 m/min | 60 m/min | 480 m/min |
| 脈沖間隔 | 1.2 µs | 0.2 µs | 0.2 µs | 0.2 µs | 0.05 µs | – |
| 參考點標記脈沖 I0 | L2RD, L2RX, L2RY, L2RW, L2RW1, L2RP: 每 50 mm 一個 | |||||
| L2SD, L2SX, L2SY, L2SW, L2SW1, L2SP: I0 信號通過磁片選擇 | ||||||
| 限位信號 | 磁片選通、集電極開路、低電平有效 | |||||
| 電纜長度 | 50 m | 50 m | 50 m | 50 m | 50 m | 150 m |
| 供電電壓 | 5V ±5%,<150 mA (無負載) | 5V ±5%,<150 mA (無負載) | 5V ±5%,<150 mA (無負載) | 5V ±5%,<150 mA (無負載) | 5V ±5%,<150 mA (無負載) | 5V ±10%,<150 mA (無負載) |
| 讀數頭 | 可選擇1米或 3米的電纜包括插頭 | |||||
| 讀數頭防護等級 | IP 40 | |||||
| 精度 | ±10 µm/m | |||||
| 抗振性能 | 200 m/s2 (55 … 2000 Hz) IEC 60068-2-6 | |||||
| 抗沖擊性能 | 1000 m/s2 (11 ms) IEC 60068-2-27 | |||||
| 工作溫度 | 0°C … 50°C | |||||
| 存儲溫度 | -20°C ... 70°C | |||||
| 重量 | 0.17 kg + 0.025 kg/m | |||||
| 相對濕度 | 20 … 80% | |||||
FAGOR敞開式光柵尺用讀數頭訂貨參考：
| 示例: TA-62 + L2RX-3C1 | ||||
| 鋼帶 | ||||
| TA | 62 | |||
| 增量式刻線鋼帶 自帶粘貼背膠 | 測量長度 單位：厘米 例如 62 = 620 mm | |||
| 讀數頭 | ||||
| L2 | R | X | 3 | C1 |
| 讀數頭帶LED | 參考點標記 I0的類型: | 信號類型: | 電纜長度: | 插頭: |
| R: 每 50 mm一個 | D: 5 µm 分辨率 差動 TTL | 1: 1 米 | D: Sub D HD 15 M | |
| S: 通過磁片選擇 | X: 1 µm 分辨率 差動 TTL | 3: 3 米 | H2: Yaskawa® | |
| Y: 0. 5 µm 分辨率 差動 TTL | C1: M-F threaded 12-pin 圓形插頭 | |||
| W/W1: 0.1 µm 分辨率 差動 TTL | C5: M-M threaded 12-pin 圓形插頭 | |||
| P: 1 Vpp 正玄信號 | ||||
FAGOR敞開式光柵尺用讀數頭尺寸圖：
